Luftstromverstärker für leistungsstarke Blas- und Absaugprozesse
Kraftvolle und volumenreiche Luftströme durch Mitreißen von Umgebungsluft – ideal zum Abblasen, Trocknen, Kühlen, Belüften und Absaugen.
Was ist ein Luftstromverstärker?
Luftstromverstärker erzeugen einen kraftvollen und volumenreichen Luftstrom durch das Mitreißen von Umgebungsluft. Dadurch wird die eingesetzte Druckluft um ein Vielfaches verstärkt und besonders effizient genutzt.
Die Luftströmung wird rein strömungstechnisch und ohne bewegliche Teile erzeugt, wodurch ein wartungsarmer und zuverlässiger Betrieb ermöglicht wird. Luftstromverstärker lassen sich flexibel auch in bestehende Anwendungen integrieren und vielseitig in industriellen Prozessen einsetzen.
Luftstrom
Minimaler Drucklufteinsatz -maximaler Luftstrom!
Vorteile unserer Luftstromverstärker
Unsere Luftstromverstärker sind die effiziente Lösung für alle Abblas-, Trocknungs-, Kühl-, Belüftungs- und Absaug-Prozesse und bieten entscheidende Vorteile:
Hoher Volumenstrom
Verstärkt die eingesetzte Druckluft um bis zu 25 Mal und erzeugt einen kraftvollen und volumenreichen Luftstrom.
Einfache Regulierung
Werkzeuglose und präzise Anpassung der Luftleistung an die jeweilige Anwendung.
Vielseitige Anwendung
Ideal zum Abblasen, Trocknen, Kühlen, Belüften und Absaugen in unterschiedlichsten industriellen Prozessen.
Stromloser Betrieb
Betrieb ausschließlich mit Druckluft – ohne elektrische Komponenten.
Flexible Taktung
Luftstrom nur bei Bedarf aktivieren und dadurch den Druckluftverbrauch reduzieren.
Wartungsarmer Betrieb
Ohne bewegliche Teile für einen langlebigen und zuverlässigen Dauerbetrieb.

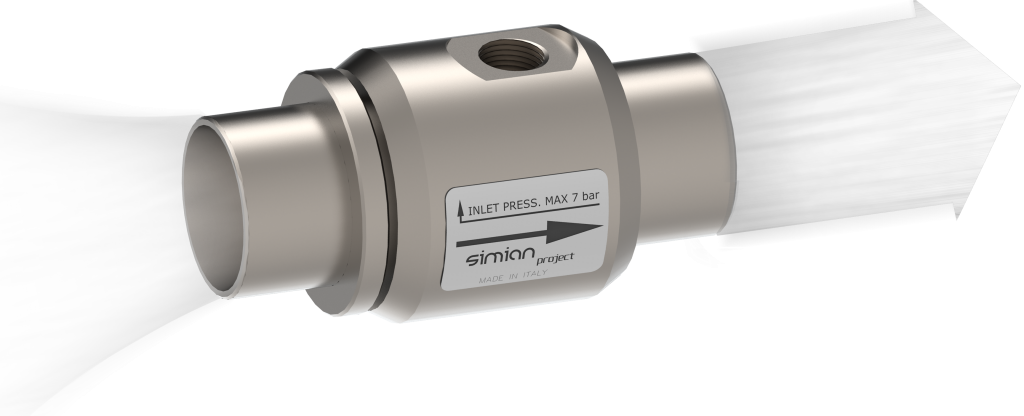

Funktionsweise eines Luftstromverstärkers: Venturi- und Coanda-Effekt
Über den Druckluftanschluss [ A ] strömt Druckluft in die Kammer [ B ] des Luftstromverstärkers und wird dort gleichmäßig verteilt. Anschließend tritt sie über die innenliegende, umlaufende Austrittsgeometrie mit hoher Geschwindigkeit aus und wird entlang der Innenkontur des Gehäuses geführt.
Durch den Venturi-Effekt wird Umgebungsluft von der Ansaugseite [C] angesaugt. Gleichzeitig legt sich der austretende Luftstrahl durch den Coandă-Effekt an die Innenkontur an und reißt große Mengen Umgebungsluft mit. Dadurch entsteht auf der Austrittsseite [D] ein kraftvoller und volumenreicher Luftstrom, der die eingesetzte Druckluft um ein Vielfaches verstärkt und besonders effizient nutzt.
Das Ergebnis ist ein kraftvoller, volumenreicher und effizient erzeugter Luftstrom – ganz ohne bewegliche Teile.
Luftstromverstärker: Vielfältige Anwendungsmöglichkeiten
Luftstromverstärker kommen überall dort zum Einsatz, wo große und gleichmäßige Luftvolumenströme für industrielle Blas-, Trocknungs-, Kühl-, Belüftungs- oder Absaugprozesse benötigt werden.
Typische Einsatzbereiche finden sich im Maschinenbau, in der Metall- und Kunststoffverarbeitung sowie in zahlreichen weiteren Industrieanwendungen.

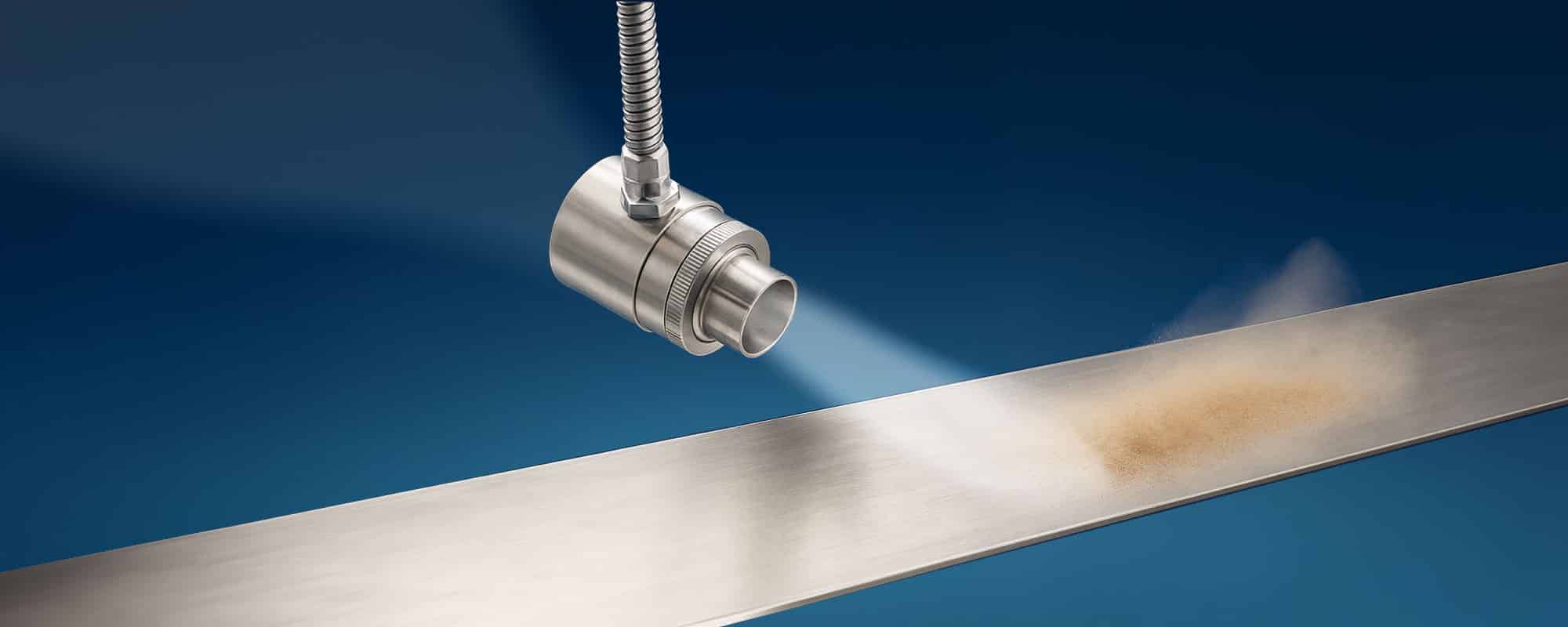

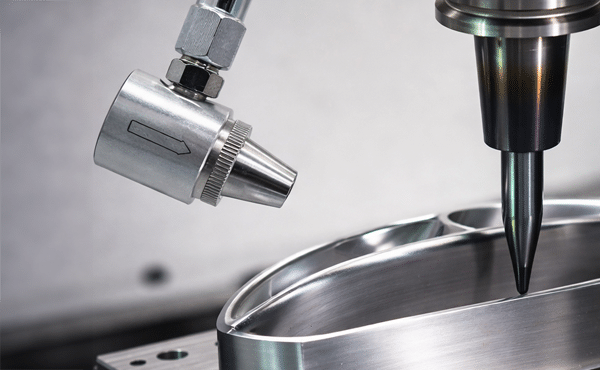

Abblasen
Zuverlässiges Entfernen von Wasser, Staub, Spänen und Produktionsrückständen von Bauteilen, Produkten oder Oberflächen.
Trocknen
Kühlen
Effektive Kühlung von Werkstücken, Werkzeugen, Maschinenkomponenten oder Prozessen durch einen volumenreichen Luftstrom.
Belüften
Gezielte Luftzufuhr für Behälter, Anlagen, Prozesse oder Arbeitsbereiche mit hohem Luftbedarf.
Absaugen
Absaugen von Rauch, Dämpfen, Gasen oder leichten Partikeln direkt an der Entstehungsstelle.

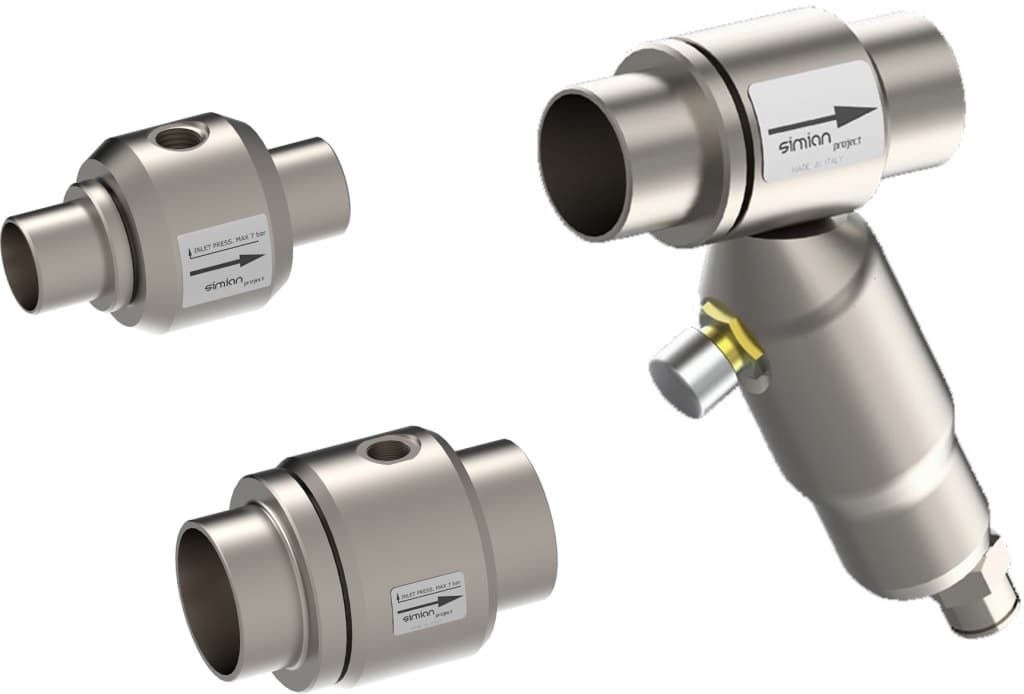

Unsere Luftstromverstärker im Überblick
Unsere Luftstromverstärker sind in unterschiedlichen Ausführungen erhältlich, um verschiedenste Blas-, Trocknungs-, Kühl-, Belüftungs- und Absauganwendungen optimal abzudecken.
Je nach Anforderungen an Luftleistung, Bauform oder Integration bieten die einzelnen Ausführungen spezifische Vorteile.

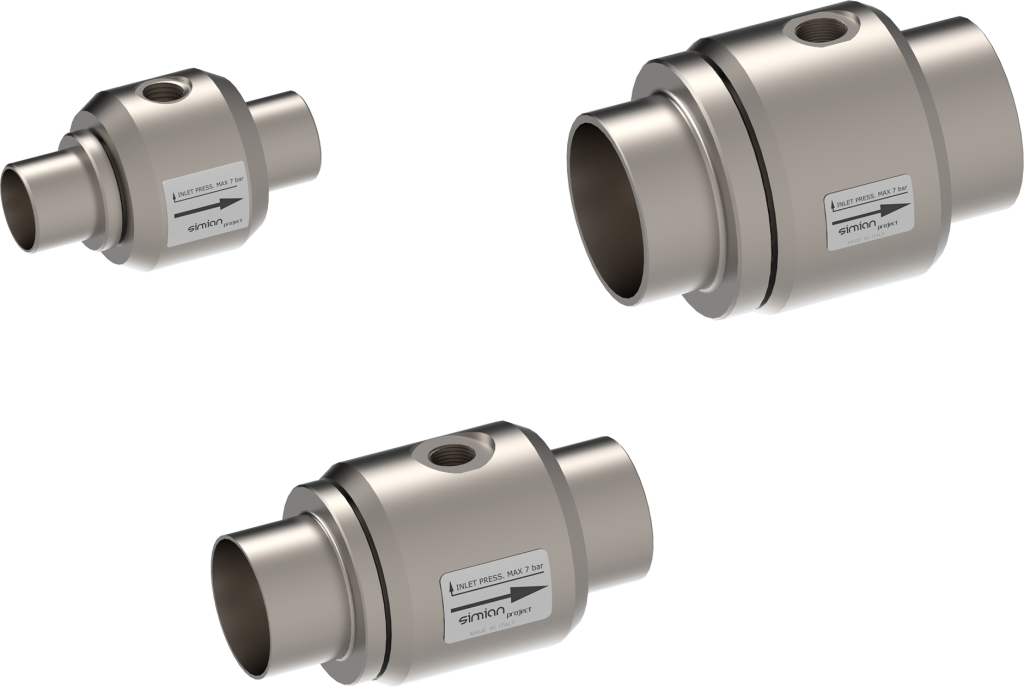

PAR-Serie
Besonders geeignet für leistungsstarke Blas-, Trocknungs-, Kühl-, Belüftungs- und Absaugprozesse.
Material
Eloxiertes Aluminium und Edelstahl
Besonderheit
Feinjustierbar und robust
Standardgrößen
Innendurchmesser: 6,4 bis 102 mm
Außendurchmesser: 13 bis 127 mm
PAR-Sonderanfertigung
Besonders geeignet für kundenspezifische Luftstromlösungen, spezielle Prozessanforderungen und anspruchsvolle Einbausituationen.
Material
Eloxiertes Aluminium, Edelstähle und Werkzeugstähle
Besonderheit
Vollständig konfigurierbar
Größen
Innendurchmesser: ab 6,4 mm
Außendurchmesser: ab 13 mm
Produktdaten und Details der Vakuumförderer
PAR-Serie
Universell einsetzbarer Luftstromverstärker
Die PAR-Serie erzeugt kraftvolle und volumenreiche Luftströme für unterschiedlichste Blas-, Trocknungs-, Kühl-, Belüftungs- und Absaugprozesse. Dank der feinjustierbaren Luftleistung lässt sich der Luftstrom präzise an die jeweilige Anwendung anpassen.
Die Luftstromverstärker der PAR-Serie kombinieren einen hohen Volumenstrom mit einer präzisen und reproduzierbaren Leistungsregelung. Neben der Regulierung über den Versorgungsdruck kann die Luftleistung zusätzlich über einen verstellbaren Luftspalt feinjustiert werden. Die gewählte Einstellung wird anschließend über einen Fixierring sicher arretiert und dauerhaft fixiert.
Durch die robuste Bauweise sowie die verfügbaren Aluminium- und Edelstahlausführungen eignen sich die Luftstromverstärker für unterschiedlichste Industrieanwendungen und anspruchsvolle Einsatzbedingungen. Die Luftströmung wird rein strömungstechnisch und ohne bewegliche Teile erzeugt, wodurch ein wartungsarmer und zuverlässiger Betrieb ermöglicht wird.
Typische Anwendungen sind das Abblasen, Trocknen, Kühlen, Belüften und Absaugen in industriellen Prozessen.
| Material | eloxiertes Aluminium und Edelstahl AISI 304 |
| Druckluftanschluss | RC-1/8″ bis RC-1/2″ |
| Durchmesser | Innen: 6,4 bis 102 mm, Außen: 13 bis 127 mm |
| Verbrauch [bei 6bar] | 254 Nl/min bis 2340 Nl/min |
| Volumenstrom [bei 6bar] | 2537 Nl/min bis 58498 Nl/min |
| Vakuum [bei 6bar] | -3 kPa bis -29,5 kPa |
| Regulierung | über Versorgungsdruck und Drehregler |
PAR-Sonderanfertigung
Individuelle Luftstromverstärker nach Maß
Aufbauend auf der bewährten PAR-Serie ermöglichen unsere Sonderanfertigungen individuelle Lösungen für besondere Geometrien, anspruchsvolle Prozessanforderungen und spezielle Einbausituationen. Material, Anschlüsse und Abmessungen werden gezielt auf Ihre Anwendung abgestimmt.
Unsere Sonderanfertigungen basieren auf der bewährten PAR-Serie und ermöglichen individuelle Lösungen für besondere Geometrien, anspruchsvolle Prozessanforderungen und spezielle Einbausituationen. Material, Druckluftanschluss, Anschluss (Blasseite), Dichtung und Größe können gezielt an Ihre Anwendung angepasst werden.
Neben Aluminium und Edelstahl stehen weitere Werkstoffe für spezielle Anforderungen zur Verfügung. Ebenso können unterschiedliche Druckluftanschlüsse, Anschlüsse an der Blasseite sowie spezielle Dichtungslösungen realisiert werden. Dadurch lassen sich auch Anwendungen in hygienisch sensiblen Bereichen oder unter besonderen Umgebungsbedingungen zuverlässig umsetzen.
Ob Standardgröße, Zwischenmaß oder Sondergröße – die Ausführung wird individuell auf Ihre Anforderungen abgestimmt und lässt sich flexibel in bestehende Anlagen integrieren.
| Material | eloxiertes Aluminium, Edelstahl AISI 304, 316, 316L, 440C und Werkzeugstahl D2 |
| Druckluftanschluss | frei wählbar |
| Durchmesser | Innen: ab 6,4 mm, Außen: ab 13 mm |
| Verbrauch [bei 6bar] | ab 254 Nl/min |
| Volumenstrom [bei 6bar] | ab 2537 Nl/min |
| Vakuum [bei 6bar] | bis -29,5kPa |
| Regulierung | über Versorgungsdruck und Drehregler |

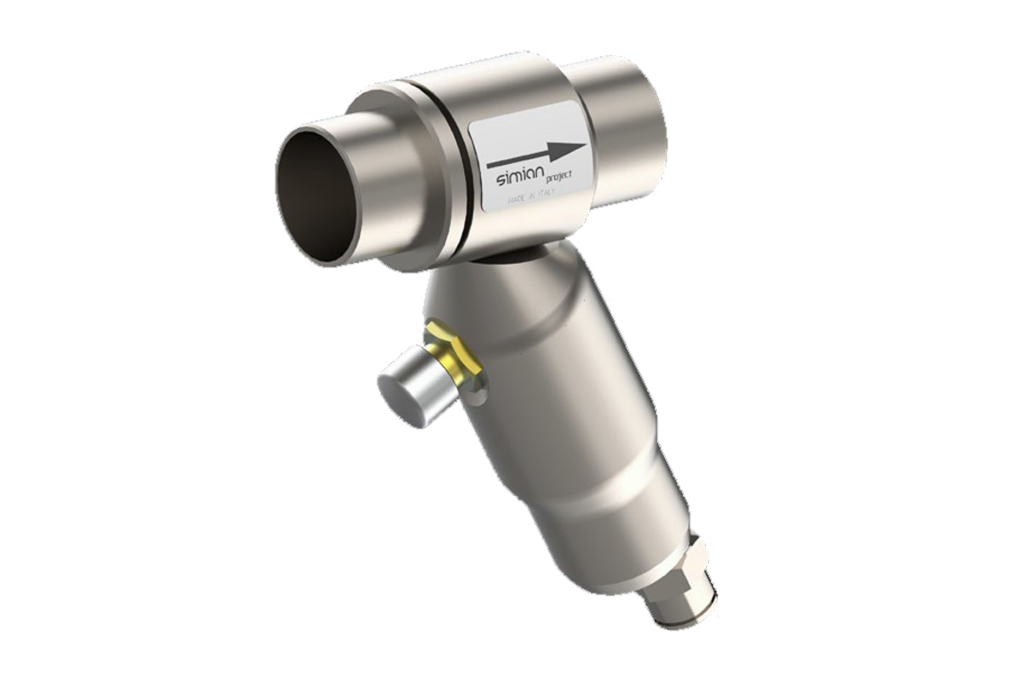

AIR-SPEED 30
Druckluftpistole mit Saug- und Blasfunktion
Die AIR-SPEED 30 kombiniert Saug- und Blasfunktion in einer kompakten Druckluftpistole. Sie eignet sich besonders für flexible Reinigungs-, Wartungs- und Absaugarbeiten an Maschinen, Bauteilen und Arbeitsplätzen.
Die AIR-SPEED 30 basiert auf der bewährten Luftstromverstärker-Technologie und erzeugt einen kraftvollen sowie volumenstarken Luftstrom für unterschiedlichste Blas- und Absauganwendungen. Durch das Mitreißen großer Mengen Umgebungsluft wird die eingesetzte Druckluft besonders effizient genutzt.
Die Luftzufuhr wird komfortabel über den Bedienhebel gesteuert, während sich die Luftleistung über eine Stellschraube präzise an die jeweilige Anwendung anpassen lässt. Standardmäßig wird die AIR-SPEED 30 für den Saugbetrieb ausgeführt. Auf Wunsch kann die Pistole ohne Aufpreis auch für den Blasbetrieb konfiguriert werden.
Die kompakte Bauweise und der reine Druckluftbetrieb ermöglichen einen flexiblen Einsatz in unterschiedlichsten industriellen Umgebungen. Dadurch eignet sich die AIR-SPEED 30 als vielseitige Lösung für manuelle Blas-, Reinigungs- und Absaugarbeiten.
*bei 90°- Einstellung am Drehregler
| Material | eloxiertes Aluminium und Messing |
| Druckluftanschluss | Schlauchtülle Ø 12 mm, passend für Schlauch-Ø 10 mm (Innendurchmesser) |
| Durchmesser | Innen: ab 30 mm, Außen: 38 mm |
| Verbrauch [bei 2 bis 6bar]* | 333 bis 833 Nl/min |
| Volumenstrom [bei 2 bis 6bar]* | 3415 bis 5498 Nl/min |
| Vakuum [bei 6bar]* | -15 bis -50mbar |
| Regulierung | über Versorgungsdruck und Drehregler |
