Rauch- & Staubabsaugung –
Fume & Dust Extractor
Einführung

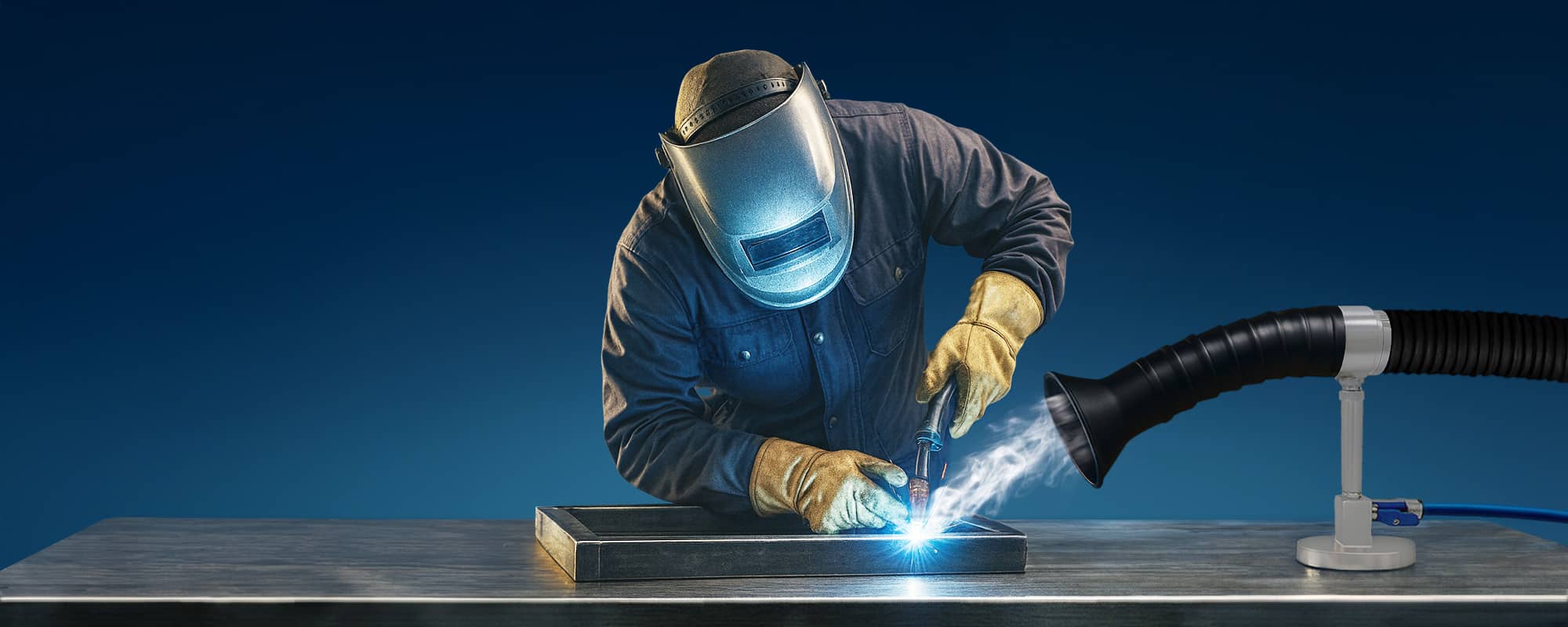

Kompakte Absauglösung für Staub, Rauch & Dämpfe – ohne Motor, ohne Strom
In vielen Industrieprozessen entstehen feine Stäube, Rauch oder schädliche Dämpfe, die sich nur schwer entfernen lassen und daher meist die Anschaffung teurer Absaugsysteme erfordern. Unsere preisgünstigen Absauglösungen auf Druckluftbasis sind die perfekte Wahl für saubere Arbeitsplätze: leistungsstark, kompakt, regelbar, wartungsarm und ohne Strom nutzbar.
Das System eignet sich hervorragend für anspruchsvolle, industrielle Anwendungen und lässt sich einfach nachrüsten oder mobil einsetzen – überall dort, wo konventionelle Absauggeräte zu groß, zu teuer oder zu störanfällig sind.
Das Beste: Das komplette System lässt sich in wenigen Minuten an nahezu jedem Arbeitsplatz anschließen – inklusive Magnethalterung, ausrichtbarer, antistatischer Absaugdüse und Regelventil. So sorgt unsere Rauch- und Staubabsaugung für eine saubere, sichere und kontrollierte Arbeitsumgebung.
Vorteile
Vorteile unserer Rauch- & Staubabsaugung
Preiswert
Die kostengünstige Alternative zu motorgetriebenen Absaugeinheiten.
Energieeffizient & leistungstark
Leistungsstarke Absaugung bei geringem Luftverbrauch.
Flexibel & sofort einsetzbar
Schnelle, mobile Absaugung. Dank der Magnetbasis sofort einsetzbar – ohne großen Installationsaufwand.
Wartungsarm & langlebig
Keine beweglichen Teile, kein Verschleiß – für einen zuverlässigen und störungsfreien Betrieb.
Platzsparend
Geringerer Platzbedarf im Vergleich zu großen und schweren Gebläsesystemen.
Einfacher Abluft-Anschluss
Blasseite kompatibel mit allen Schläuchen mit 2 Zoll (51 mm) Durchmesser.
Prinzip
Wie funktioniert unsere Rauch- & Staubabsaugung?

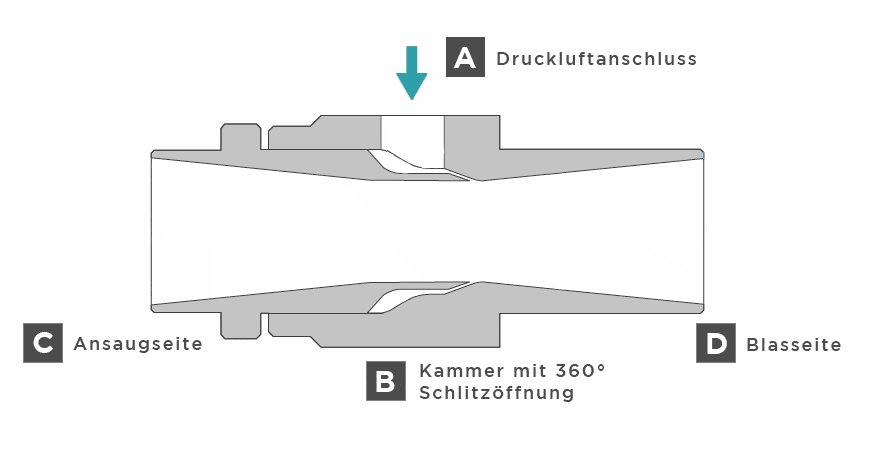

Über ein Absperrventil, mit dem die Druckluft direkt am System kontrolliert werden kann, strömt die zugeführte Druckluft über einen Druckluftanschluss [ A ] durch die Magnetbasis in den integrierten Luftstromverstärker. Der Luftstromverstärker potenziert die zugeführte Druckluft, die über eine Kammer [ B ] mit 360° Schlitz ausströmt, und erzeugt einen starken Unterdruck an der Ansaugseite [ C ].
Die Absaugwirkung kann mit dem antistatischen 300 mm langen Schlauch und der antistatischen Düse gezielt ausgerichtet und genutzt werden, um Staub, Rauch und Dämpfe abzusaugen. So wird kontaminierte Luft effizient eingesaugt und kann über einen 2 Zoll-Abluftschlauch abgeführt oder in eine Filtereinheit geleitet werden.
Mit der starken Magnetbasis ist eine schnelle und leichte Installation an allen magnetischen Oberflächen möglich.
An der Blasseite [ D ] kann zudem ein 2 Zoll-Schlauch (nicht im Set enthalten) angeschlossen werden, der die verunreinigte Luft gezielt abführt.
Merkmale
Das Plug & Play-System für eine staub- & rauchfreie Umgebung
Keyfacts:
- komplett druckluftbetrieben
- steuerbar über Ventil (AN/AUS) und Stellschraube
- Abluftschlauch-Durchmesser: kompatibel mit 2 Zoll
- kompakte, robuste Ausführung: u. a. Edelstahl und antistatische Acetal-Copolymer Absaugdüse
Geeignet zur Absaugung von:
- Rauch, Dampf und Aerosolen
- feinem Staub und Partikeln
- Schleif- und Schweißstäuben
- leichten Spänen, Pulvern, Sägemehl etc.
Jetzt beraten lassen und Angebot anfordern

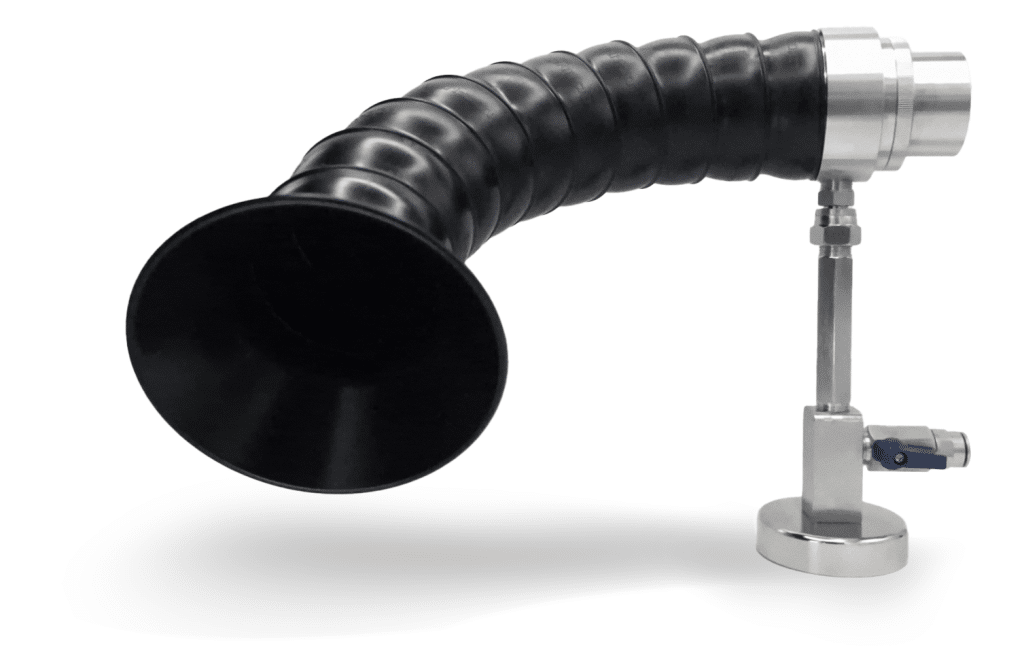

Aufbau unserer Absaugeinheit
optimierte Absaugung durch die 115 mm Rund-Düse
Druckluftsteuerung direkt an der Absaugung

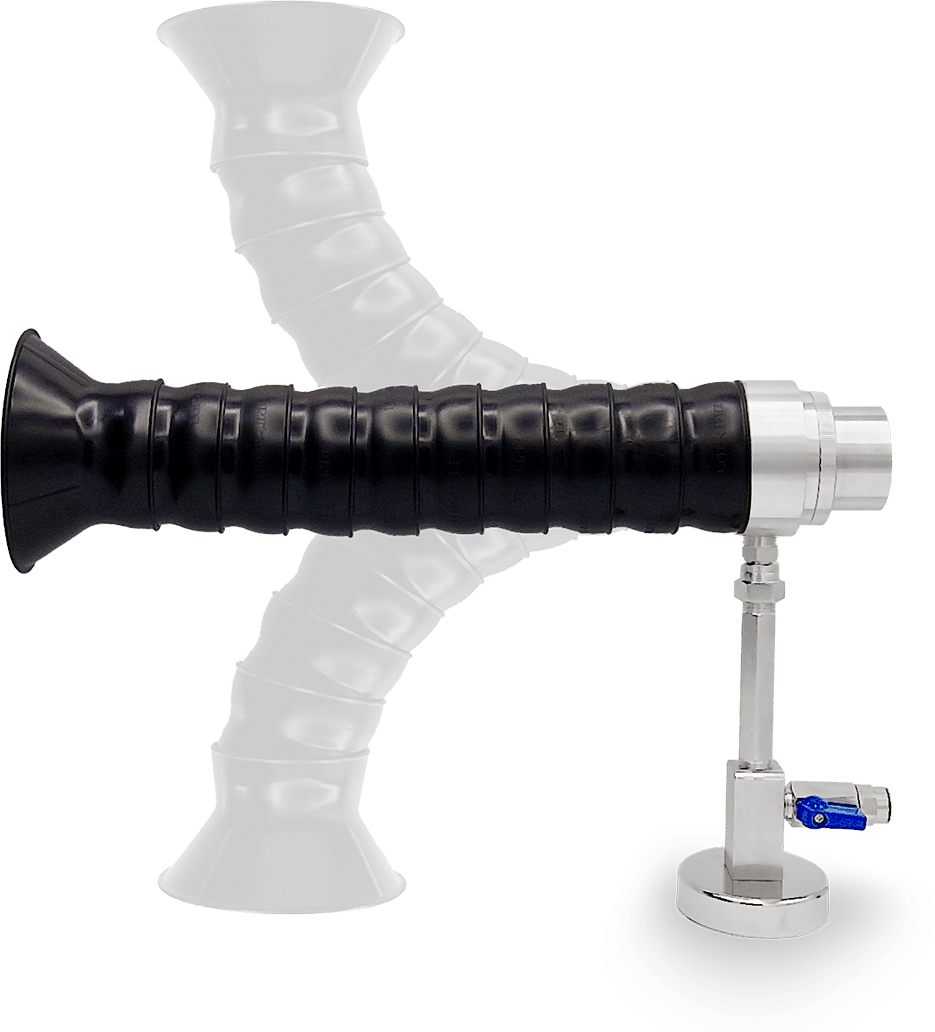

antistatischer, 300 mm langer, flexibel ausrichtbarer Absaugschlauch
maximale Absaugleistung durch Druckluftmultiplikation
werkzeuglose Installation, sofort einsetzbar
Technische Daten
Produktdaten & Details
unserer Rauch- & Staubabsaugung
| Einsatzbereich: | 1-7 bar |
| Druckluftverbrauch: | 639 l/min* |
| Absaugleistung: | 14.058 l/min (entspricht 14 m³/min)* |
| Luftverstärkungsfaktor: | 22-fach* |
| Geräuschpegel: | 72 dB(A)* |
| Unterdruck: | 80 mbar* |
| Temperatur-Eigenschaften: | empfohlene Betriebstemperatur < 170°C (Schmelzpunkt Düse/Schlauch bei 329°C) |
*Alle Angaben beziehen sich auf eine Druckluftversorgung bei 5 bar, freisaugend ohne Schlauch und Düse angeschlossen.
Bitte achten Sie darauf, dass Sie gefilterte Druckluft (mindestens 10 μm) verwenden. Ansonsten enthält unser Absaugsystem alles, was Sie benötigen:
- 1 x Edelstahl-Luftverstärker, einstellbar
- 1 x Magnetbasis
- 1 x Absperrventil
- 1 x Rund-Düse 115 mm, antistatisch (optional: Rechteck-Düse oder Lang-Düse)
- 1 x Absaugschlauch für Düse, antistatisch, 300 mm lang
- Wir empfehlen die Speisung mit sauberer und trockener Druckluft.
- Die Filtrationsrate sollte mindestens 10 Mikron betragen.
- Wenn das Absaugsystem durch Verunreinigungen an Leistung verliert, kann es einfach auseinandergeschraubt, gereinigt und wieder zusammengebaut werden.
- Reinigen Sie die Oberfläche mit einem milden Reiniger und einem sauberen Lappen.
- Bitte trocknen Sie alle Teile, bevor sie diese wieder zusammensetzen.
Beim Anschluss des vom Kunden bereitgestellten Absaugschlauchs empfehlen wir eine Länge von maximal 8 Metern. Durch die Reibung im Schlauch kann sich die Leistung über die Länge des Absaugschlauchs reduzieren.
Verfügbare Düsenoptionen

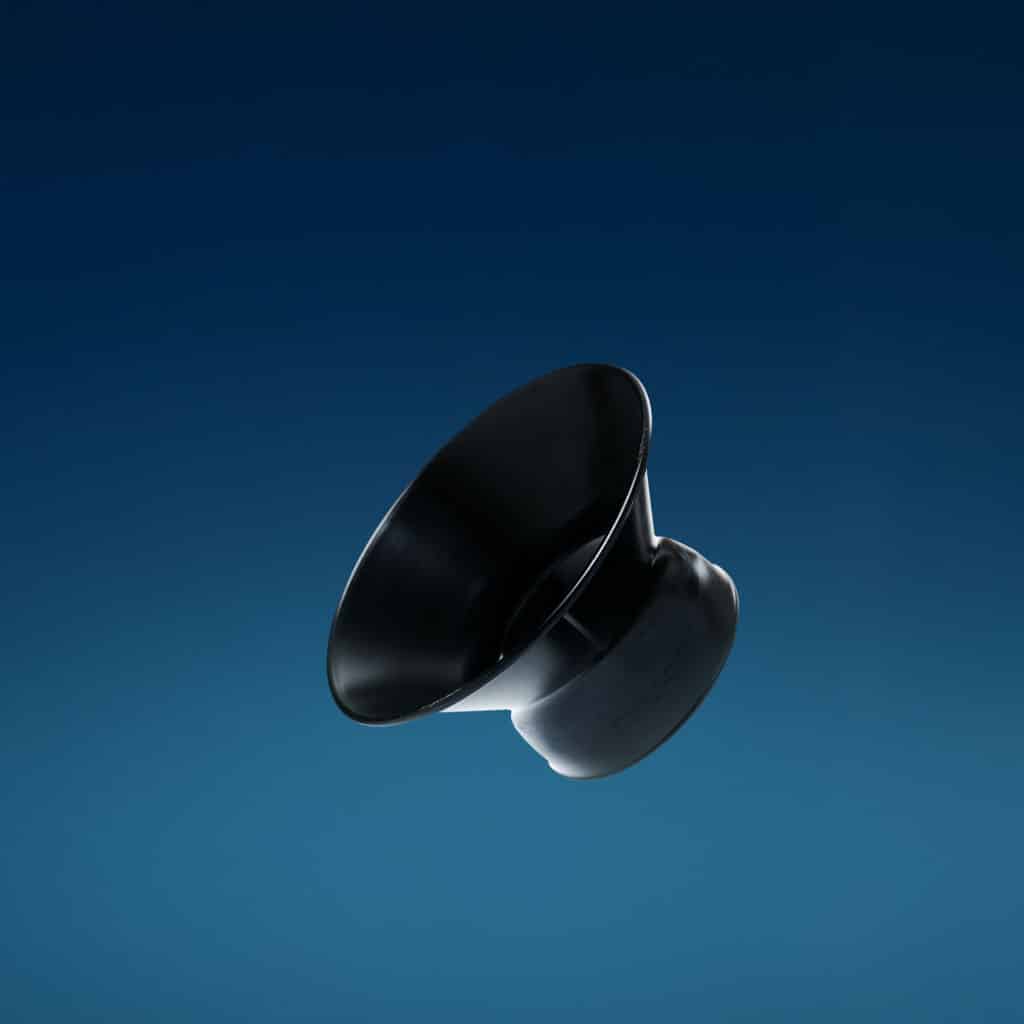

Rund-Düse (Standard)

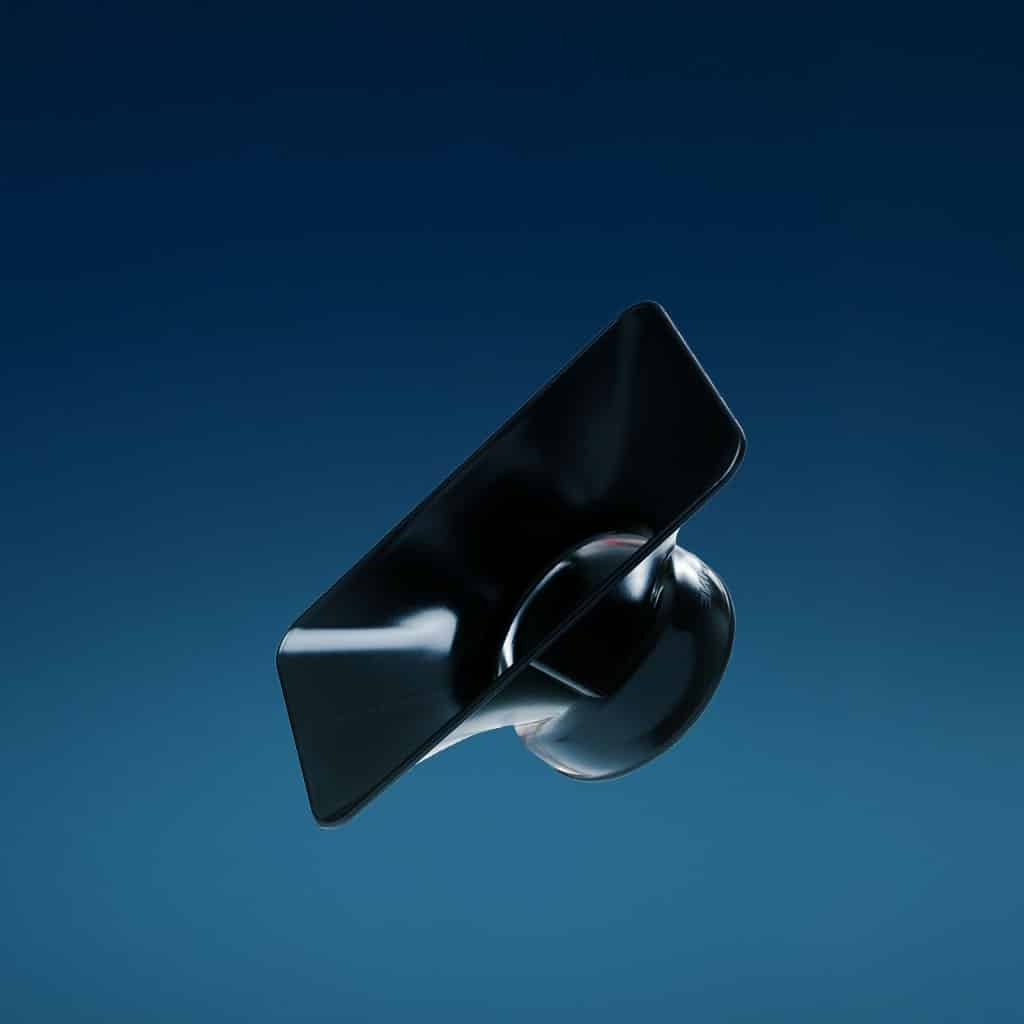

Rechteck-Düse
Lang-Düse
Bitte sprechen Sie uns an, wenn Sie eine Düse abweichend von der standardmäßigen Rund-Düse wünschen.
