Wirbelrohr / Vortex Tube -
die optimale Kühlung mit Druckluft
Einführung
Was ist ein Wirbelrohr -
auch Vortex Tube oder Spot Cooler genannt?
Das Wirbelrohr, auch bekannt als Ranque-Hilsch-Wirbelrohr, Vortex Tube, Vortex Kühler oder punktuelle Kühler, ist ein Gerät, mit dem sich Druckluft in einen heißen und einen kalten Luftstrom aufteilen lässt.
Wirbelrohre bieten eine zuverlässige und wartungsfreie Lösung für eine Vielzahl von industriellen Kühlanwendungen. Der bis zu 40°C kältere Luftstrom (abhängig von Druckluft-Eingangstemperatur) eignet sich optimal zur Gehäusekühlung, Schaltschrankkühlung, Werkzeugkühlung, aber auch zur Kühlung von Formen, Werkstücken, Oberflächen, Elektrokomponenten, sowie zur schnellen Abkühlung von Heißkleber, Schließpunkten, Verpackungsfolien, Löt- und Schweißpunkten.

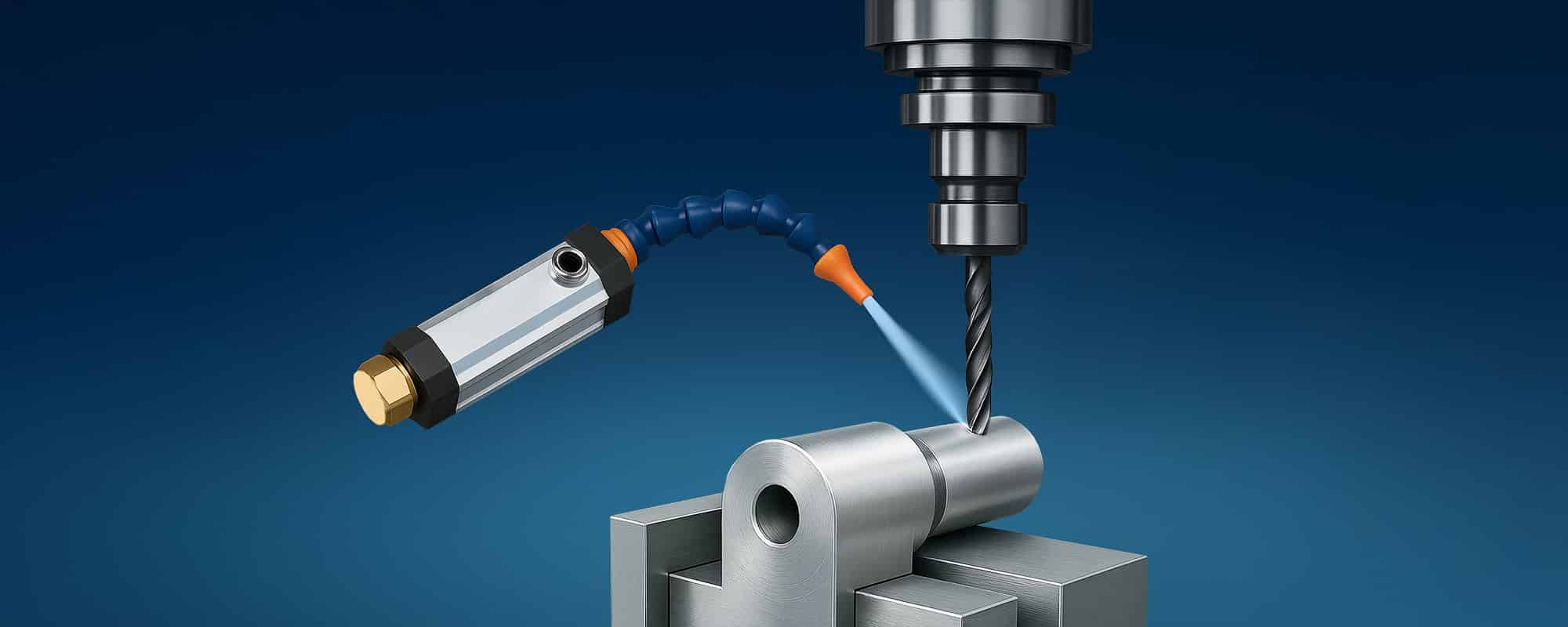

Der Kühleffekt der Wirbelrohre kann auch bei der mechanischen Fertigung genutzt werden, um den Einsatz von Emulsionen, Kühlmittel und anderer Flüssigkeiten zu reduzieren oder ganz zu vermeiden. Dies spart Anschaffungs- und Entsorgungskosten und macht eine Nachbehandlung, wie die Trocknung von Werkstücken, überflüssig.
Minimaler Drucklufteinsatz -maximale Kühlung! Wirbelrohre bieten eine effiziente, einstellbare Lösung für alle Kühlprozesse.
Darum sollten Sie unsere Wirbelrohre zur Kühlung mit Druckluft jetzt testen!

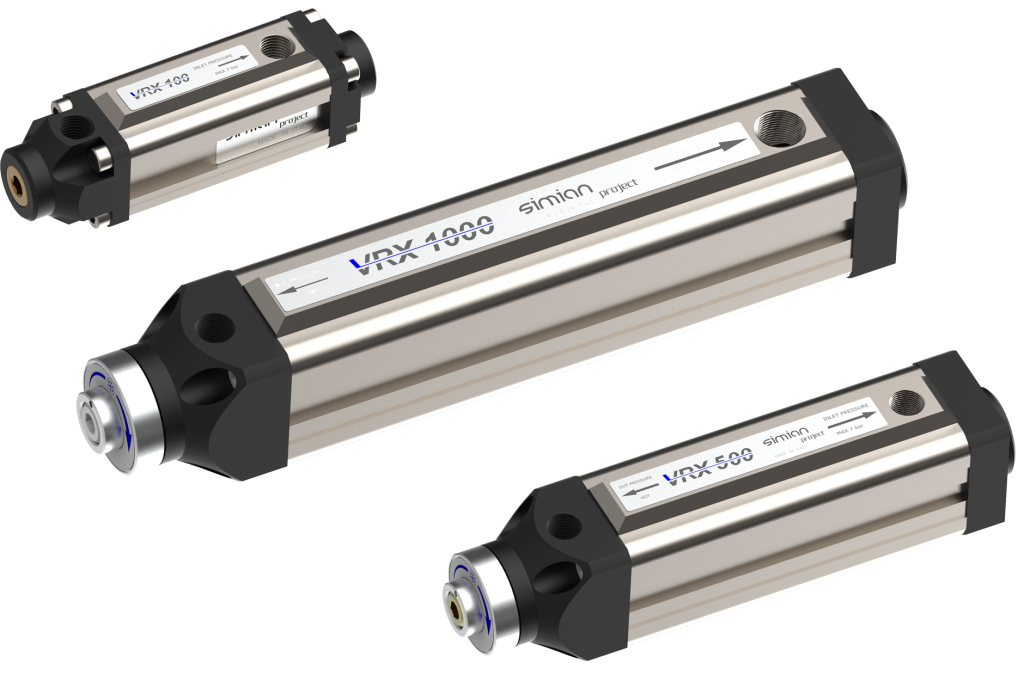

Unsere Wirbelrohre der VR-Serie, die auf dem Prinzip des Vortex Tubes aufbauen, sind seit langem Industriestandard im Bereich der Kühlung mit Druckluft und werden für die verschiedensten Kühlanwendungen eingesetzt.
Alle Modelle zeichnen sich durch hervorragende Leistungen hinsichtlich der erzeugten Durchflussmenge und Kühlleistung aus. Die Wirbelrohre der VRX Serie lassen sich per Drehregler stufenlos in Ihrer Temperatur und Luftmenge einstellen.
Unserer Wirbelrohre sind verschleiß- und wartungsfrei und funktionieren ohne einen elektrischen Anschluss. Sie sind also bestens geeignet für den Einsatz in feuchten Bereichen oder Gefahrenzonen. Die Vortex Tubes sind Dank des durchdachten Designs schnell und einfach montieren. Mit optionalen Neo-Dym Magneten sogar werkzeuglos und ohne Bohren.

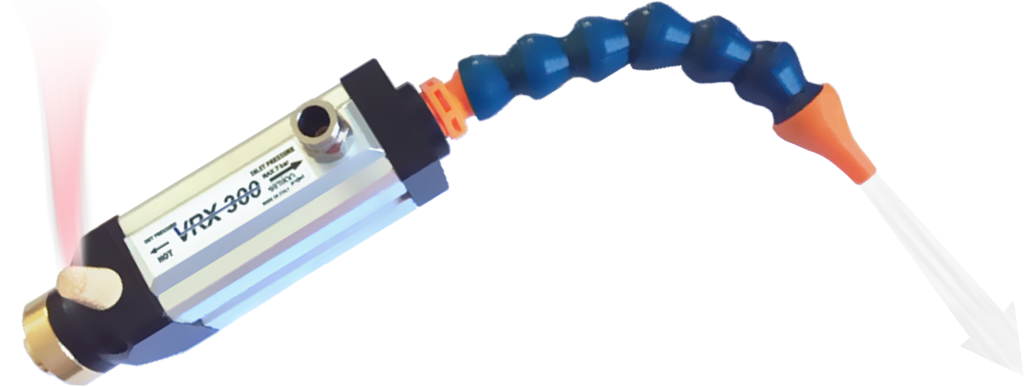

Als Zubehör liefern wir isolierte Flexdüsen zur punktuellen Kühlung und Schalldämpfer zur Reduktion des Geräuschpegels auf unter 70 dBA.
Prinzip
So funktioniert ein Wirbelrohr

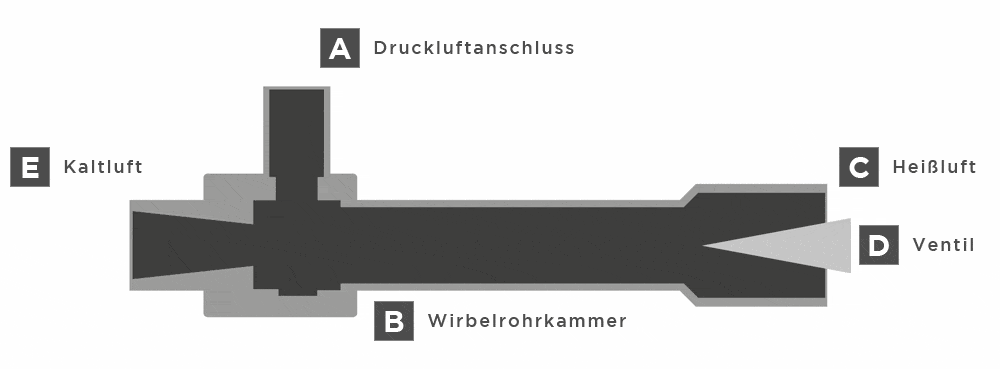

Druckluft strömt über einen Druckluftanschluss [ A ] tangential in die runde Wirbelrohrkammer [ B ] des Vortex Tubes. Durch die Konstruktionsgeometrie wird die Luft in eine extrem schnelle Rotationsbewegung von über 1.000.000 Umdrehungen pro Minute versetzt und zum Ende des Wirbelrohrs geleitet.
Auf dem Weg erwärmt sich die Luft durch Reibung an der Rohrinnenseite und tritt am Ende des Wirbelrohrs infolge der hohen Fliehkraft als Heißluft [ C ] durch ein Ventil [ D ] aus.
Ein Teil des Luftstroms prallt aber ab und entwickelt einen innenliegenden, entgegengerichteten zweiten Wirbelstrom. Dieser gibt Wärme an den äußeren Wirbelstrom ab und tritt als Kaltluft [ E ] am gegenüberliegenden Ende des Wirbelrohres aus.
Die bis zu 40° C kälter Luft kann nun gezielt über eine ausrichtbare Düse zur punktuellen und effizienten Kühlung einer Oberfläche, eines Materials, eines Wergzeugs oder eines Bauteils eingesetzt werden.
Merkmale unserer Wirbelrohre
Volumenstrom und Kühlleistung über Drehmechanismus einstellbar
Wartungsfreies Design. Werkzeuglose Fixierung durch optionale Magnete.

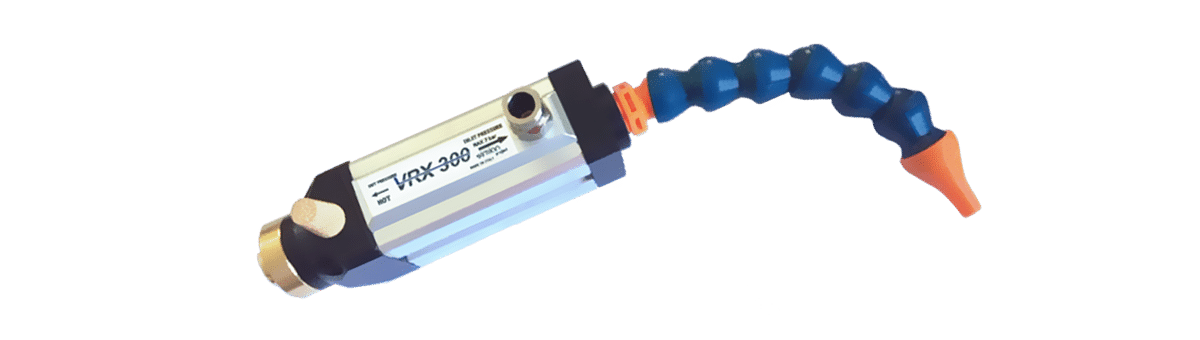

Genaue Ausrichtung des Kühlstroms per Flexdüse.
verschiedene Anschlussmöglichkeiten für optimale Leistung
Schalldämpfer optional für Heiß- und Kaltluftseite verfügbar.
Wirbelrohre und Vortex Tubes:Vielfältige Vorteile
Spot Cooling
Genaue Ausrichtung der Luft durch isolierte Flexdüse. Auch Kühlbacken für Bänder, Riemen und Sägeblätter lieferbar.
Funktioniert ohne Strom
Betrieb nur mit Druckluft. Kein Strom, keine Funken, keine Entzündungsgefahr.
Eiskalter Luftstrom
Nutzen Sie sofort bis zu - 40°C kälterer Luft. Ideal für alle Kühlprozesse.
Wartungsfrei
Keine beweglichen Teile, kein mechanischer Verschleiß, keine aufwendige Wartung.
Stufenlos regulierbar
Werkzeuglose, genaue Einstellung der Temperatur und des Volumenstroms durch Drehregler (VRX Serie).
Taktbar
Optimieren Sie den Energieverbrauch durch Taktung der Kühlung.
Modelle und Wirbelrohr-Varianten

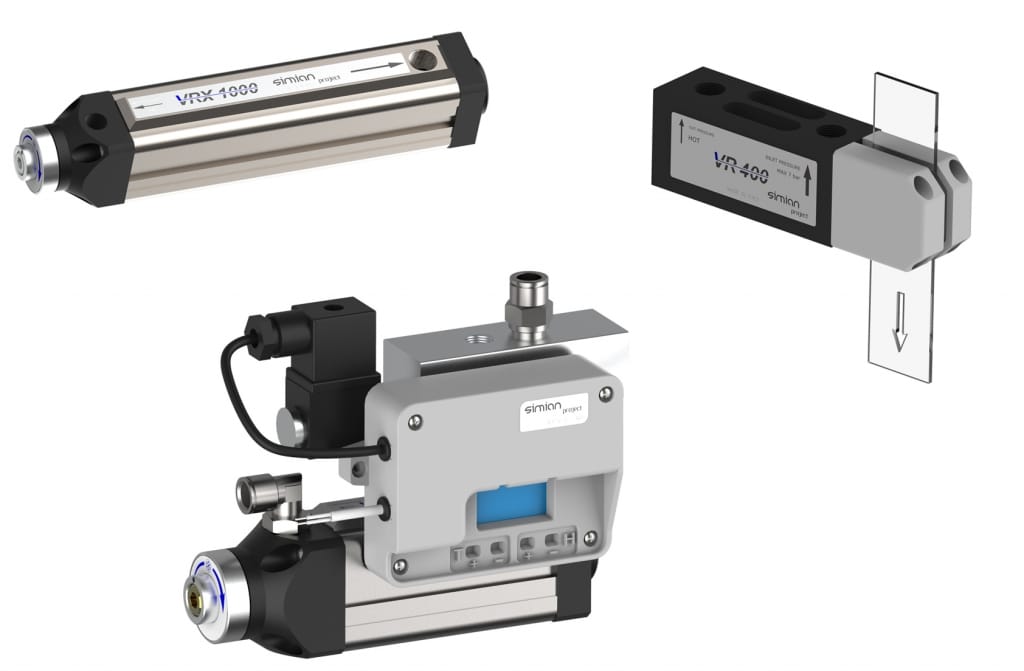

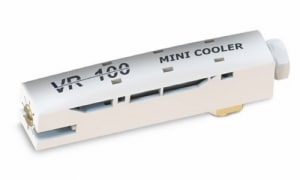

VR Serie
Korrosionsbeständige Wirbelrohre

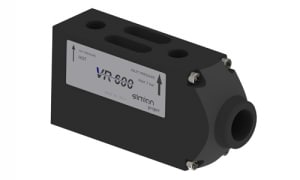

Unsere Vortex Tubes der VR Serie sind aus korrosionsbeständigen Materialien wie Nylon 6.6, Delrin und Messing gefertigt.

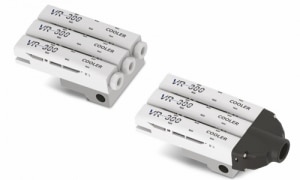

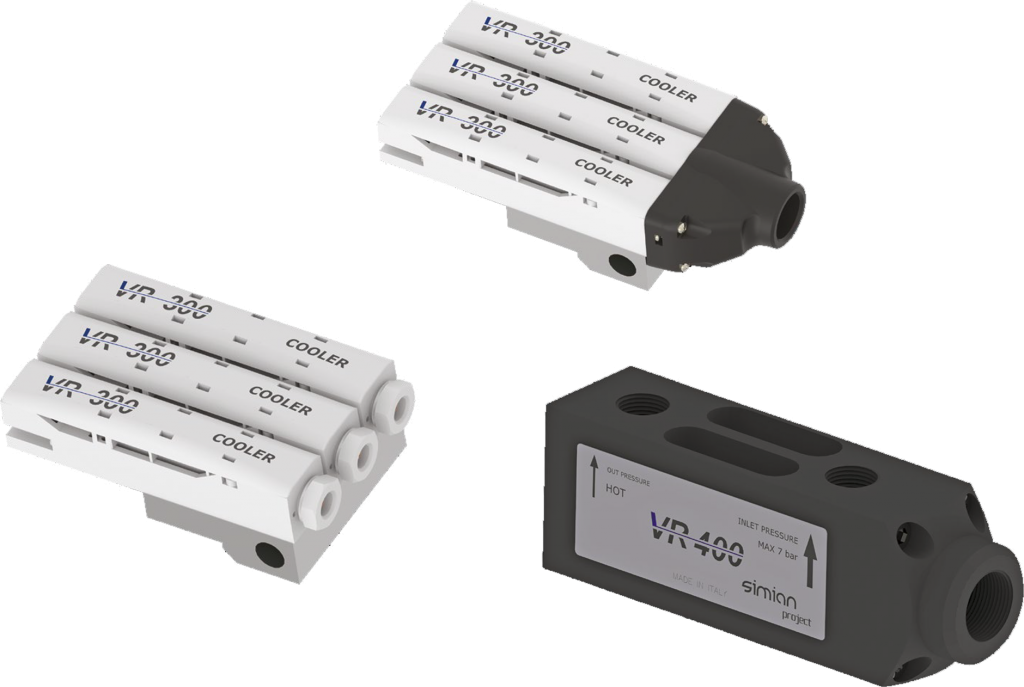

Egal, ob als Mini Cooler, mit einem oder 3 Kaltluftauslässen, die VR Wirbelrohr Serie ist flexibel einsetzbar für viele Kühlanwendungen.
Die Modelle lassen sich einfach über M6 Gewindebohrungen oder optionale Magnetträger fixieren.
Kühleistung:
- VR-100 = 120 W - 100 Kcal/h - 400 BTUH
- VR-200 = 240 W - 200 Kcal/h - 800 BTUH
- VR-300 = 360 W - 300 Kcal/h - 1200 BTUH
- VR-400 = 528 W - 440 Kcal/h - 1760 BTUH
- VR-600 = 720 W - 600 Kcal/h - 2400 BTUH
Technische Details:
| ALLGEMEINE EIGENSCHAFTEN – VR-100 | |
|---|---|
| Material: | Nylon 6.6, Messing |
| Kühlleistung: | 120 W – 100 Kcal/h – 400 BTUH |
| Versorgungsanschluss: | G-1/8″ F |
| Auslass (Kaltluft): | G-1/8” F |
| Auslass (Warmluft): | G-1/8” F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-8×1 |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 1 | -15 | 32 |
| 2 | -8 | 53 |
| 3 | -15 | 74 |
| 4 | -21.5 | 94 |
| 5 | -24,5 | 115 |
| 6 | -26,5 | 135 |
| 7 | -28 | 154 |
| ALLGEMEINE EIGENSCHAFTEN – VR-200 T + U | |
|---|---|
| Material: | Nylon 6.6, Messing |
| Kühlleistung: | 240 W – 200 Kcal/h – 800 BTUH |
| Versorgungsanschluss: | Push-In Ø-8 oder G-1/4″ F |
| Auslass (Kaltluft): | 2 x G-1/8” F oder G-1/4″ F |
| Auslass (Warmluft): | 2 x G-1/8” F oder G-1/4″ F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-8×1 |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 1 | -15 | 64 |
| 2 | -8 | 106 |
| 3 | -15 | 148 |
| 4 | -21.5 | 196 |
| 5 | -24,5 | 230 |
| 6 | -26,5 | 270 |
| 7 | -28 | 308 |
| ALLGEMEINE EIGENSCHAFTEN – VR-300 T + U | |
|---|---|
| Material: | Nylon 6.6, Messing |
| Kühlleistung: | 360 W – 300 Kcal/h – 1200 BTUH |
| Versorgungsanschluss: | G-1/4″ F |
| Auslass (Kaltluft): | 3 x G-1/8” F oder G-1/2” F |
| Auslass (Warmluft): | 3 x G-1/8” F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-8×1 |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 1 | -1,5 | 96 |
| 2 | -8 | 159 |
| 3 | -15 | 222 |
| 4 | -21.5 | 282 |
| 5 | -24,5 | 345 |
| 6 | -26,5 | 405 |
| 7 | -28 | 462 |
| ALLGEMEINE EIGENSCHAFTEN – VR-600 U | |
|---|---|
| Material: | Delrin, Messing |
| Kühlleistung: | 720 W – 600 Kcal/h – 2400 BTUH |
| Versorgungsanschluss: | G-1/4″ F |
| Auslass (Kaltluft): | G-1/2” F |
| Auslass (Warmluft): | G-1/4” F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-10×1 |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 1 | -2 | 192 |
| 2 | -12 | 318 |
| 3 | -18 | 444 |
| 4 | -23 | 564 |
| 5 | -26 | 690 |
| 6 | -28 | 810 |
| 7 | -31 | 924 |

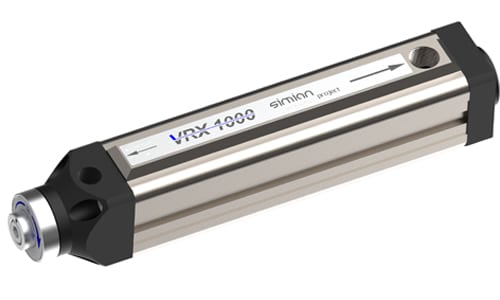

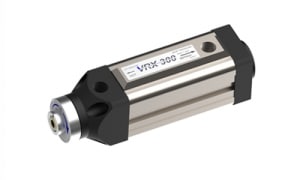

VRX Serie
Einstellbare, Hochleistungs-Wirbelrohre
Sie benötigen maximale Kühlleistung für Ihren Anwendungsfall? Dann nutzen Sie die High-Performance Wirbelrohre der VRX Serie.
Gefertigt aus eloxiertem Aluminium und Delrin. Leistungsstark und stufenlos regulierbar.
Kombiniert mit isolierten Flexdüsen sind die VRX Vortex Tubes das perfekte Werkzeug zur Druckluft Kühlung von Oberflächen.
Kühleistung:

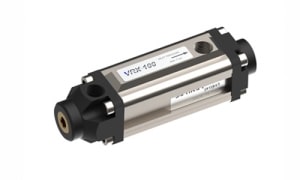

- VRX-100 = 132 W - 110 Kcal/h - 440 BTUH
- VRX-300 = 600 W - 523 Kcal/h - 2075 BTUH

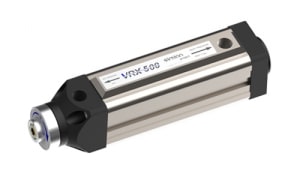

- VRX-500 = 730 W - 630 Kcal/h - 2500 BTUH
- VRX-1000 = 1650 W - 1417 Kcal/h - 5600 BTUH
Technische Details:
| ALLGEMEINE EIGENSCHAFTEN – VRX-100 | |
|---|---|
| Material: | Eloxiertes Aluminium, Delrin |
| Kühlleistung: | 132 W – 110 Kcal/h – 440 BTUH |
| Versorgungsanschluss: | G-1/8″ F |
| Auslass (Kaltluft): | G-1/8” F |
| Auslass (Warmluft): | G-1/8” F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-8×1 |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 1 | -2 | 32 |
| 2 | -12 | 53 |
| 3 | -18 | 74 |
| 4 | -23 | 94 |
| 5 | -26 | 115 |
| 6 | -28 | 135 |
| 7 | -31 | 154 |
| ALLGEMEINE EIGENSCHAFTEN – VRX-300 | |
|---|---|
| Material: | Eloxiertes Aluminium, Delrin |
| Kühlleistung: | 600 W – 523 Kcal/h – 2075 BTUH |
| Versorgungsanschluss: | G-1/4″ F |
| Auslass (Kaltluft): | G-1/2” F |
| Auslass (Warmluft): | G-1/4” F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-10×1 |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 5 | -16 | 525 |
| 6 | -17 | 650 |
| 7 | -19 | 750 |
| ALLGEMEINE EIGENSCHAFTEN – VRX-500 | |
|---|---|
| Material: | Eloxiertes Aluminium, Delrin |
| Kühlleistung: | 730 W – 630 Kcal/h – 2500 BTUH |
| Versorgungsanschluss: | G-1/4″ F |
| Auslass (Kaltluft): | G-1/2” F |
| Auslass (Warmluft): | G-1/4” F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-10×1 |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 5 | -16 | 1425 |
| 6 | -17 | 1760 |
| 7 | -19 | 2025 |
| ALLGEMEINE EIGENSCHAFTEN – VRX-1000 | |
|---|---|
| Material: | Eloxiertes Aluminium, Delrin |
| Kühlleistung: | 1650 W – 1417 Kcal/h – 5600 BTUH |
| Versorgungsanschluss: | G-1/4″ F |
| Auslass (Kaltluft): | G-1/2” F |
| Auslass (Warmluft): | G-1/4” F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-10×1 |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 5 | -16 | 1424 |
| 6 | -17 | 1760 |
| 7 | -19 | 2025 |

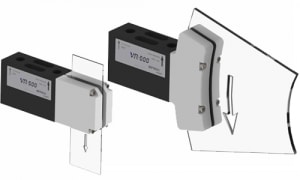

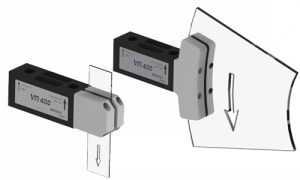

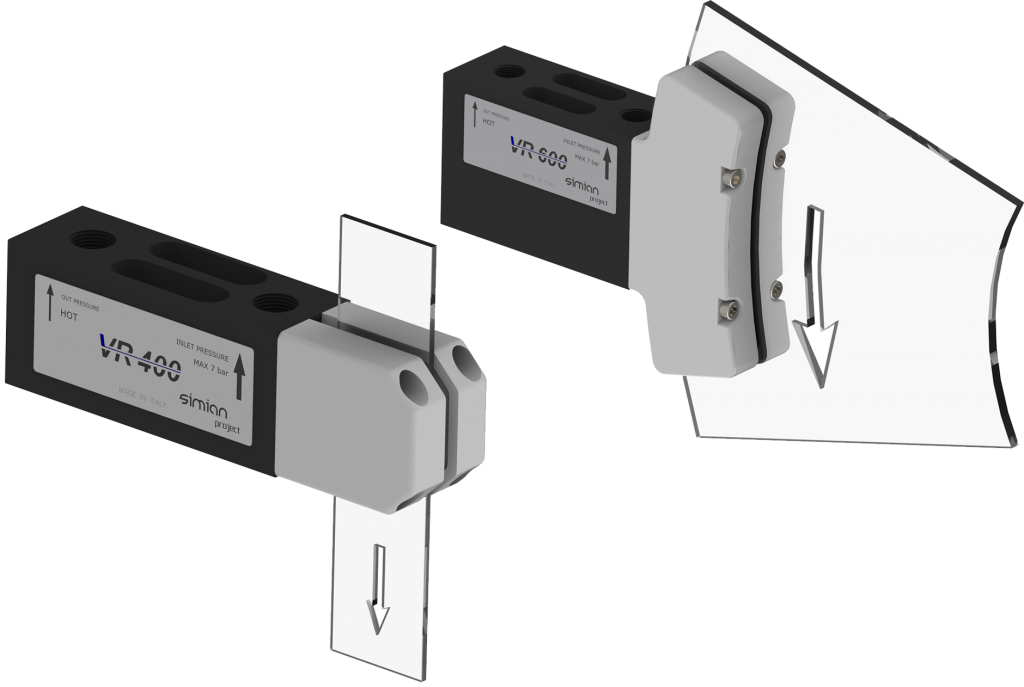

VR G Serie
Profi-Kühlung von Messern, Sägen, Bändern, Riemen, Klingen
Die Vortex Tubes der VR G Serie sind mit extra Backen zur beidseitigen und gleichmäßigen Kühlung ausgestattet.
Speziell entwickelt zur Druckluft Kühlung von Sägeblättern, Bändern, Riemen, Messer, Klingen und sonstigen Laufstreifen.
Die robusten Kühlbacken sind aus robustem ABS-Kunststoff. Andere Materialen sind auf Anfrage möglich.
Technische Details:
- VR-400 = 528 W - 440 Kcal/h - 1760 BTUH
- VR-600 = 790 W - 660 Kcal/h - 2640 BTUH
| ALLGEMEINE EIGENSCHAFTEN – VR-400G | |
|---|---|
| Material: | Delrin, Messing, ABS |
| Kühlleistung: | 528 W – 440 Kcal/h – 1760 BTUH |
| Versorgungsanschluss: | G-1/4″ F |
| Klemmenbreite (Kaltluft): | 5 mm (andere auf Anfrage) |
| Auslass (Warmluft): | G-1/4” F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-10×1 |
| Befestigung: | 2 x M6 Gewinde im Korpus |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 1 | -2 | 128 |
| 2 | -12 | 212 |
| 3 | -18 | 296 |
| 4 | -23 | 376 |
| 5 | -26 | 460 |
| 6 | -28 | 540 |
| 7 | -31 | 616 |
| ALLGEMEINE EIGENSCHAFTEN – VR-600G | |
|---|---|
| Material: | Delrin, Messing, ABS |
| Kühlleistung: | 790 W – 660 Kcal/h – 2640 BTUH |
| Versorgungsanschluss: | G-1/4″ F |
| Klemmenbreite (Kaltluft): | 11 mm (andere auf Anfrage) |
| Auslass (Warmluft): | G-1/4” F |
| Versorgungsdruck: | max. 7 bar |
| Empfohlener Schlauch: | Ø-10×1 |
| Befestigung: | 2 x M6 Gewinde im Korpus |
| LEISTUNGSDATEN | ||
|---|---|---|
| Druck [bar] | Kühltemperatur [° C] | Luftmenge [l/min] |
| 1 | -2 | 192 |
| 2 | -12 | 318 |
| 3 | -18 | 444 |
| 4 | -23 | 564 |
| 5 | -26 | 690 |
| 6 | -28 | 810 |
| 7 | -31 | 924 |

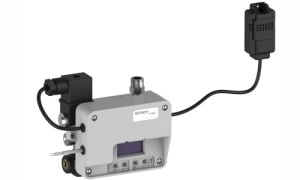

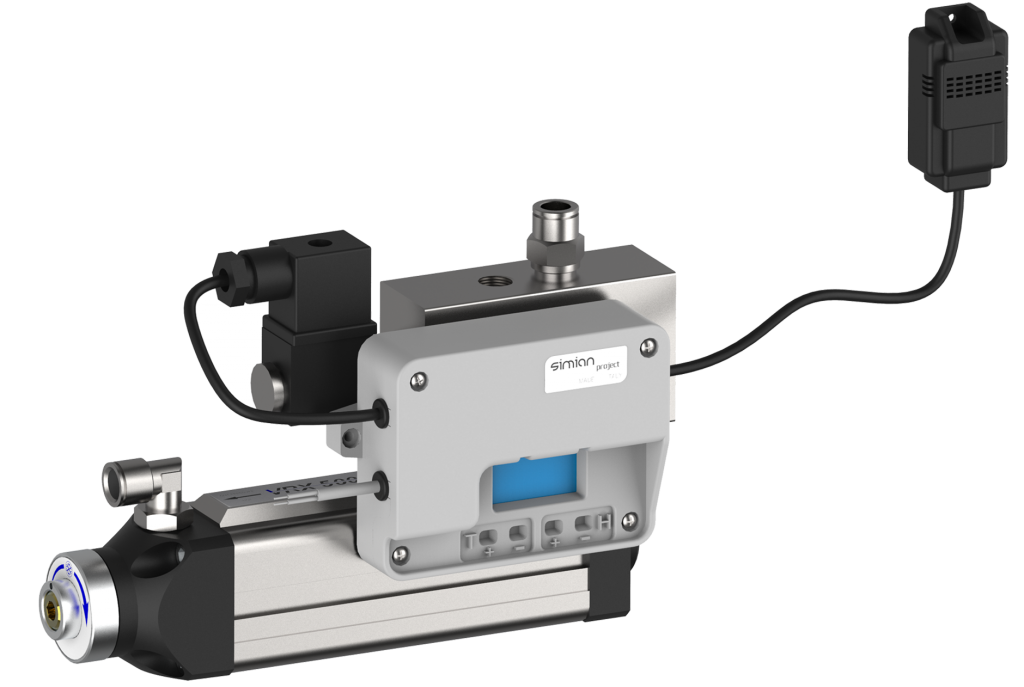

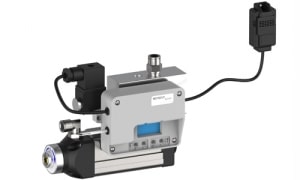

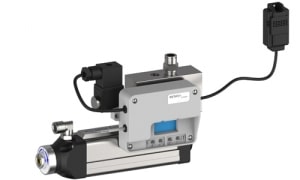

VRX - Xtronic
Das intelligente Wirbelrohr mit vollautomatischer Steuerung
Die VRX Xtronic Wirbelrohre ermöglichen maximale Druckluft Einsparungen durch automatische Temperaturüberwachung.
Wählen Sie einen Temperaturbereich für Ihre Anwendung aus – den Rest erledigen die vollautomatischen Xtronic Vortex Tubes.
Kalte Luft wir nur dann erzeugt, wenn diese erforderlich ist oder ein Kühlzustand aufrecht erhalten werden muss.
Technische Details:
- VRX-100 Xtronic = 132 W - 110 Kcal/h - 440 BTUH
- VRX-300 Xtronic = 600 W - 523 Kcal/h - 2075 BTUH
- VRX-500 Xtronic = 730 W - 630 Kcal/h - 2500 BTUH
- VRX-1000 Xtronic = 1650 W - 1417 Kcal/h - 5600 BTUH
| ALLGEMEINE EIGENSCHAFTEN – VRX-100 Xtronic | |
|---|---|
| Versorgungsspannung: | 24V DC |
| Empfohlener Schlauch: | Ø-8×1 |
| Versorgungsdruck: | max. 7 bar |
| Messfühler Länge: | 1 m |
| Temperatur Bereich: | -20°C + 60°C |
| Luftfeuchtigkeit Bereich: | 0 – 100% RH |
| Genauigkeit: | 0,1°C, 01% RH |
| Stromstärke: | max. 10 A |
| Leistung: | 24V – 3,1W |
| Kabelquerschnitt: | 0,75 mm |
| ALLGEMEINE EIGENSCHAFTEN – VRX-300 Xtronic | |
|---|---|
| Versorgungsspannung: | 24V DC |
| Empfohlener Schlauch: | Ø-10×1 |
| Versorgungsdruck: | max. 7 bar |
| Messfühler Länge: | 1 m |
| Temperatur Bereich: | -20°C + 60°C |
| Luftfeuchtigkeit Bereich: | 0 – 100% RH |
| Genauigkeit: | 0,1°C, 01% RH |
| Stromstärke: | max. 10 A |
| Leistung: | 24V – 3,1W |
| Kabelquerschnitt: | 0,75 mm |
| ALLGEMEINE EIGENSCHAFTEN – VRX-500 Xtronic | |
|---|---|
| Versorgungsspannung: | 24V DC |
| Empfohlener Schlauch: | Ø-10×1 |
| Versorgungsdruck: | max. 7 bar |
| Messfühler Länge: | 1 m |
| Temperatur Bereich: | -20°C + 60°C |
| Luftfeuchtigkeit Bereich: | 0 – 100% RH |
| Genauigkeit: | 0,1°C, 01% RH |
| Stromstärke: | max. 10 A |
| Leistung: | 24V – 3,1W |
| Kabelquerschnitt: | 0,75 mm |
| ALLGEMEINE EIGENSCHAFTEN – VRX-1000 Xtronic | |
|---|---|
| Versorgungsspannung: | 24V DC |
| Empfohlener Schlauch: | Ø-12×1 |
| Versorgungsdruck: | max. 7 bar |
| Messfühler Länge: | 1 m |
| Temperatur Bereich: | -20°C + 60°C |
| Luftfeuchtigkeit Bereich: | 0 – 100% RH |
| Genauigkeit: | 0,1°C, 01% RH |
| Stromstärke: | max. 10 A |
| Leistung: | 24V – 3,1W |
| Kabelquerschnitt: | 0,75 mm |
Wirbelrohre im Einsatz: Anwendungsbeispiele
- Kühlung von heißen Oberflächen oder Werzeugen
- Kühlung von Fräsen, Bohrern, Messern, Sägen, Riemen
- Kühlung von Schaltschränken, Elektromotoren, Displays
- Abkühlung von Klebern, Schliesspunkten, Folien
- Abkühlung von Löt- und Schweißpunkten
- Kühlung von Formen und Teilen
Schon gewusst? Diese patentierte Produktkombination revolutioniert die Kühlung Ihres Schaltschranks!
In Kombination mit unseren Luftstromverstärkern der AM Serie bilden unsere Wirbelrohre ein leistungsstarkes patentiertes System zur Kühlung von Schaltschränken.
Über nur einen Druckluftanschluss kühlt das Wirbelrohr den Schaltschrank, die warme Abluft des Wirbelrohrs wird direkt an den Luftstromverstärker angeschlossen, um zusätzlich ein Maximum an Warmluft aus dem Schaltschrank nach draußen abzuführen. Erfahren Sie mehr zur Schaltschrankkühlung.
Jetzt beraten lassen und unsere Wirbelrohre / Luftstromverstärker testen:
