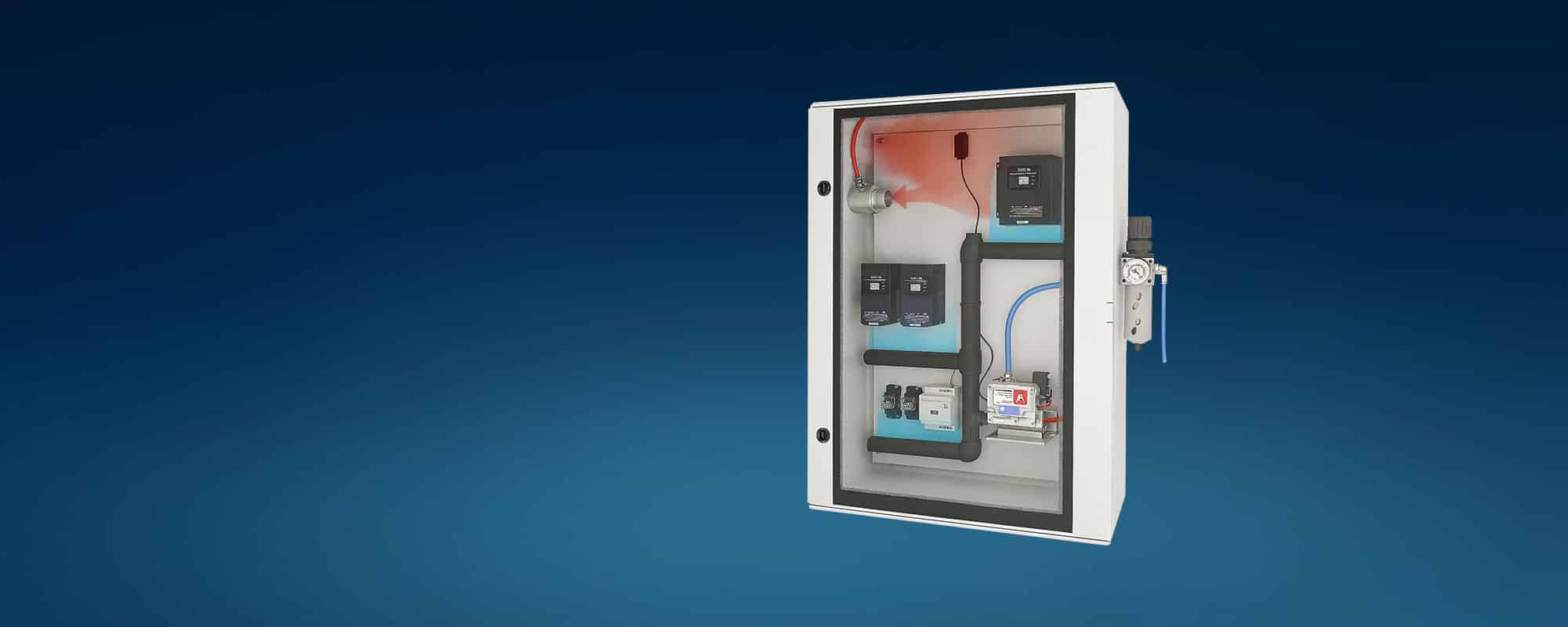

Schaltschrankkühler –
Cabinet Cooler
Einführung
Entwickelt für die optimale Kühlung von Schaltschränken – effizient mit Druckluft
Heiße Schaltschränke sind ein Risiko: Steigt die Temperatur zu stark, drohen Fehlfunktionen, Ausfälle und teure Stillstände.
Unsere Kühlsysteme setzen genau dort an, wo Wärme entsteht – direkt an der Quelle. Sie sorgen zuverlässig für die richtige Temperatur im Inneren von Schaltschränken und Steuerboxen. Energieeffizient, wartungsarm und sofort einsatzbereit.
Unsere Lösungen sind preiswert, kompakt und ideal überall dort, wo herkömmliche Kühlventilatoren an ihre Grenzen stoßen – etwa bei staubiger Umgebung, hohen Außentemperaturen oder bei besonders empfindlicher Elektronik.
Vorteile
Vorteile unserer Schaltschrankkühler
Zuverlässiger Überhitzungsschutz
Der integrierte Temperaturfühler erkennt kritische Temperaturen und steuert die Kühlung automatisch.
Energieeffizient
Der Kühler arbeitet nur bei Bedarf. Das spart Druckluft und senkt die Betriebskosten.
Flexibel & schnell montiert
Mehrere Varianten für unterschiedliche Gehäusegrößen – einfach anschließen, fertig.
Wartungsarm & langlebig
Keine beweglichen Teile, kein Verschleiß – für einen zuverlässigen und störungsfreien Betrieb.
Platzsparende Lösung
Alle Komponenten befinden sich geschützt im Schaltschrank – kein zusätzlicher Platzbedarf.
Keine Kondensation
Die gefilterte Druckluft verhindert effektiv das Eindringen von Feuchtigkeit in den Schaltschrank.
Prinzip
Wie funktionieren unsere Schaltschrankkühler-Systeme?
Dank der bewährten Vortex-Tube-Technologie (Wirbelrohr) wird Druckluft effizient in zwei getrennte Ströme aufgespalten: einen bis zu -40 °C kälteren Kaltluftstrom und einen Heißluftstrom. Die kalte Luft wird gezielt zur Kühlung empfindlicher Komponenten eingesetzt, während der warme Luftstrom dabei hilft, aufgeheizte Luft aus dem Schaltschrankinneren abzuleiten.
Die intelligente Steuereinheit mit Temperaturanzeige sorgt dafür, dass der Kühler nur dann arbeitet, wenn es wirklich nötig ist – für maximale Effizienz und minimale Betriebskosten.
Sie erhalten ein komplett anschlussfertiges System zur Druckluftkühlung mit integrierter Temperaturüberwachung und aktiver Warmluftabsaugung. Einfach montieren, anschließen und loskühlen.
Aufbau eines Schaltschrankkühlers – Beispiel-Modell
Merkmale
Merkmale unserer Schaltschrankkühler
Plug & Play-System:
Bitte achten Sie darauf, dass Sie gefilterte Druckluft (mindestens 10 μm) verwenden. Ansonsten enthalten unsere Sets alles, was Sie brauchen :

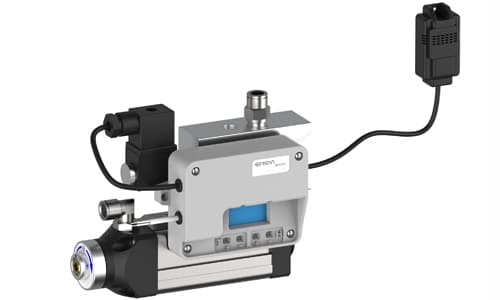

- Pneumatischer Kühler (VRX) mit Temperatursteuerung (XTRONIC)
- Kaltluftverteiler (Flexdüse oder KDA) zur gezielten Kühlung von Komponenten
- Warmluftabfuhr (AM oder ESR60)
- Halterung für Kühler
Jetzt beraten lassen und Angebot anfordern
Keyfacts:
- Temperaturabsenkung um bis zu -40 °C (∆t) im Vergleich zur Druckluft-Zuluft
- Betriebsdruck: 3-4 bar
- Aktivierungszeit: 8-10 Sekunden
- dreifachisolierte KDA-Kaltluftverteiler
- Hochleistungswärmeableiter AM oder ESR 60
- abgestimmte Varianten verfügbar
- Temperaturregelung: EIN = 36 °C / AUS = 32 °C (einstellbar von 30-40 °C)
- wartungsarm – kaum Serviceaufwand
Minimaler Drucklufteinsatz – maximale Kühlung!
Technische Daten
Produktdaten und Details
unserer Schaltschrankkühler-Systeme
| Kühlerset Typ | Schrankgröße [mm] | Komponenten | Kühlleistung [W] | Kühlleistung [BTU/h] |
|---|---|---|---|---|
| Schaltschrankkühler – XS1 | 300 × 400 |
| 132 | 440 |
| Schaltschrankkühler – XS2 | 400 × 600 |
| 264 | 880 |
| Schaltschrankkühler – XS3 | 600 × 800 |
| 528 | 1760 |
| Schaltschrankkühler – S | 800 × 1200 |
| 600 | 2075 |
| Schaltschrankkühler – M | 1000 × 2000 |
| 730 | 2500 |
| Schaltschrankkühler – L | 2000 × 2000 |
| 1650 | 5600 |
| Kühlerset für pneumatische Ventile + elektronische Platinen | 400 × 600 |
| 264 | 880 |
| Kühlerset für pneumatische Ventile + elektronische Platinen | 600 × 800 |
| 528 | 1760 |
Kontakt
Jetzt unverbindliches Angebot anfordern!
Kontaktieren Sie uns und beschreiben Sie uns Ihren Anwendungsfall. Unsere Experten finden gemeinsam mit Ihnen das passende Kühlsystem für Ihren Bedarf.
