Druckluft Vakuumförderer
für effizienten Materialtransport
Zuverlässige Förderung von Partikeln, Granulaten, Spänen und unterschiedlichsten Materialien mit Druckluft – flexibel und einfach integrierbar in Rohr- und Schlauchsysteme.
Was ist ein Vakuumförderer?
Ein Vakuumförderer erzeugt durch den Einsatz von Druckluft einen Unterdruck. Dieser Unterdruck sorgt dafür, dass Umgebungsluft angesaugt wird und Materialien mitgerissen werden.
Das Fördergut wird durch die entstehende Luftströmung aufgenommen und entlang der Leitung transportiert – sowohl über kurze als auch über mittlere Distanzen.
Die Förderung erfolgt dabei rein strömungstechnisch und ohne mechanische Bewegung, was einen gleichmäßigen und zuverlässigen Betrieb ermöglicht.

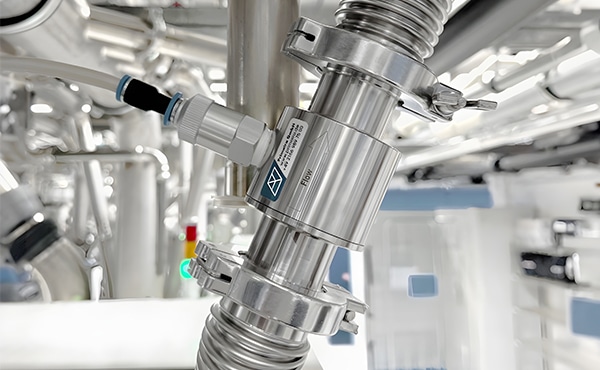

Vakuumförderer lassen sich flexibel in bestehende Anwendungen integrieren oder in neue Systeme einbinden und können sowohl in Rohr- als auch in Schlauchleitungen eingesetzt werden.
erreichbar
Minimaler Drucklufteinsatz -maximale Förderleistung!
Vorteile unserer Vakuumförderer
Unsere Vakuumförderer sind die effiziente und einfach zu integrierende Lösung für alle Inline-Förderprozesse und bieten entscheidende prozessuale Vorteile:
Hohe Förderleistung
Effiziente Ansaug- und Transportwirkung für Kleinteile, Partikel, Stäube, Gase und unterschiedlichste Materialien – insbesondere über kurze und mittlere Distanzen.
Individuelle Anpassung
Verschiedene Größen, Geometrien, Anschlussarten, Materialien und Dichtungen ermöglichen eine optimale Auslegung für Ihre Anwendung.
Vielseitige Anwendung
Einsetzbar in unterschiedlichsten Prozessen und Einbausituationen – sowohl in Rohr- als auch in Schlauchleitungen.
Stromloser Betrieb
Rein druckluftbetrieben – ohne elektrische Komponenten und unabhängig von externer Stromversorgung.
Einfache Integration
Schnelle Einbindung in bestehende oder neue Anwendungen – ohne aufwendige Anpassungen.
Wartungsarmer Betrieb
Ohne bewegliche Teile für einen langlebigen, verschleißarmen und zuverlässigen Dauerbetrieb.

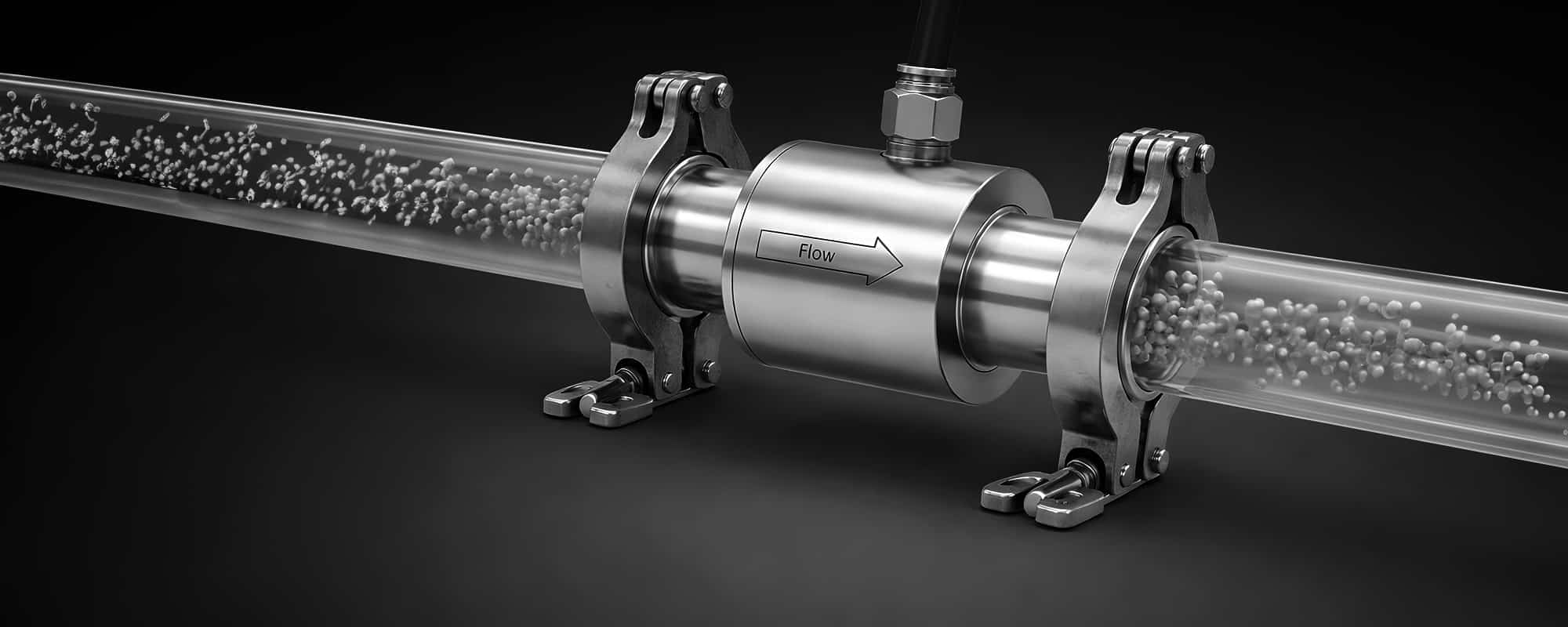

So funktionieren unsere Vakuumförderer
Über den Druckluftanschluss [ A ] strömt Druckluft in die Kammer [ B ] des Vakuumförderers und wird dort gleichmäßig verteilt. Anschließend tritt sie über eine innenliegende, umlaufende Austrittsgeometrie mit hoher Geschwindigkeit aus. Durch den Coandă-Effekt wird die Luftströmung entlang der Innenkontur des Gehäuses in Förderrichtung geführt.
Durch diese beschleunigte Luftströmung entsteht im Zentrum ein Unterdruck (Venturi-Prinzip), der Umgebungsluft oder Fördergut von der Ansaugseite [ C ] nachströmen lässt. Die angesaugte Luft und das zu transportierende Material wird mitgerissen, beschleunigt und zuverlässig über die Blasseite [ D ] durch das angeschlossene Rohrsystem transportiert – sowohl horizontal als auch vertikal.
Das Ergebnis ist eine kontaktlose und energieeffiziente Förderlösung – ganz ohne bewegliche Teile
Vakuumförderer: Vielfältige Anwendungsmöglichkeiten
Vakuumförderer kommen überall dort zum Einsatz, wo Materialien mithilfe von Luftströmung transportiert oder abgesaugt werden.
Typische Einsatzbereiche finden sich im Maschinenbau, in der Kunststoff- und Metallverarbeitung sowie in der Chemie-, Pharma- und Verpackungsindustrie:
Pulver
Saubere Förderung feiner Pulver direkt aus Behältern, Trichtern oder Prozessen – reduziert Staubentwicklung und ermöglicht eine gezielte Materialzuführung.
Kleinteile
Zuverlässiger Transport kleiner Bauteile wie Schrauben, Kunststoffteile oder Stanzreste – auch aus schwer zugänglichen Bereichen oder Maschinen.
Pellets
Effiziente Förderung von Pellets zwischen Lager, Dosierung und Verarbeitung – ideal für automatisierte Materialzufuhr in Produktionsprozessen.
Granulat
Gleichmäßige Zuführung von Granulaten in kontinuierlichen Prozessen – z. B. zur Weiterverarbeitung in der Kunststoffproduktion.
Rauch und Gase
Gezieltes Absaugen und Weiterleiten von Rauch, Dämpfen oder gasförmigen Medien – z. B. direkt an Entstehungsstellen oder in Produktionsanlagen.

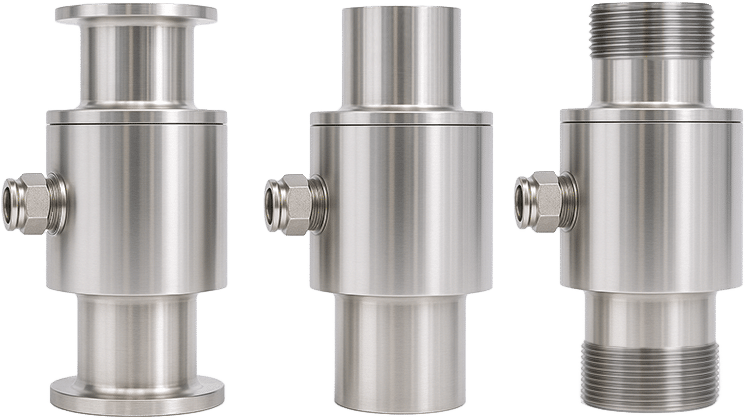

Vielfältige Anschluss- und Integrationsmöglichkeiten
Die Vakuumförderer sind standardmäßig mit Rohranschlüssen ausgestattet und lassen sich einfach über Schlauchschellen mit Rohr- und Schlauchsystemen verbinden. Bei Bedarf sind darüber hinaus auch Gewinde- oder Flanschanschlüsse möglich, um eine optimale Einbindung in Ihre Anwendung und Einbausituation zu gewährleisten.
Je nach Prozess, Fördermedium und Einbausituation können Geometrie und Anschlussart passend auf Ihre Anforderungen abgestimmt werden.
NACH MASS
Anschluss nach ihren Vorgaben
FLANSCH
ROHR
GEWINDE

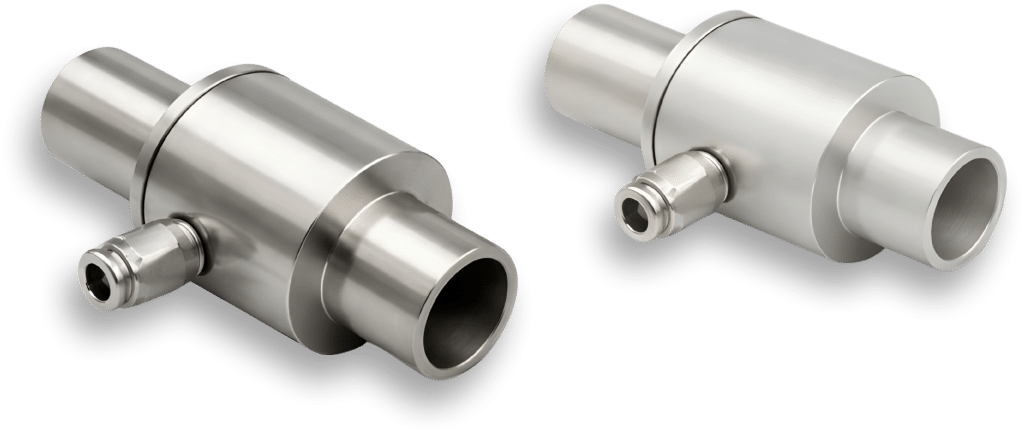

Unsere Vakuumförderer im Überblick
Unsere Vakuumförderer sind in unterschiedlichen Serien und Ausführungen erhältlich, um verschiedenste Anwendungen, Fördermedien und Einbausituationen optimal abzudecken.
Je nach Anforderungen an Förderleistung, Geometrie oder Integration bieten die einzelnen Serien spezifische Vorteile

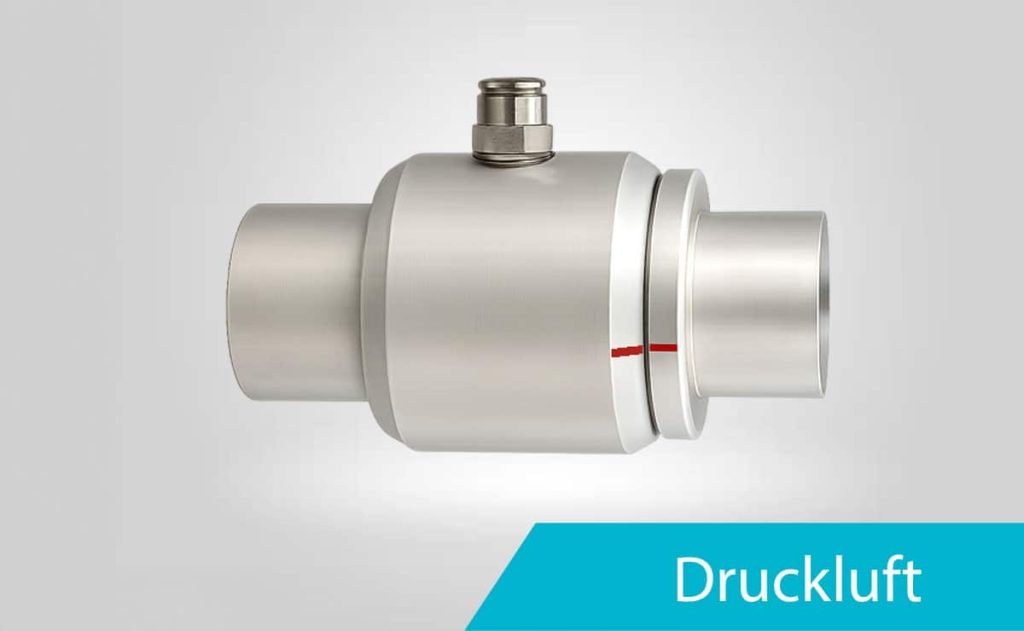

AM-Serie
Besonders geeignet für Standard-Anwendungen mit kaum abrasiven Fördermedien und geringer mechanischer Belastung.
Material
Eloxiertes Aluminium
Besonderheit
Feinjustierbar und geräuscharm
Standardgrößen
Innendurchmesser: 10mm – 50mm
Außenurchmesser: 19mm – 63mm

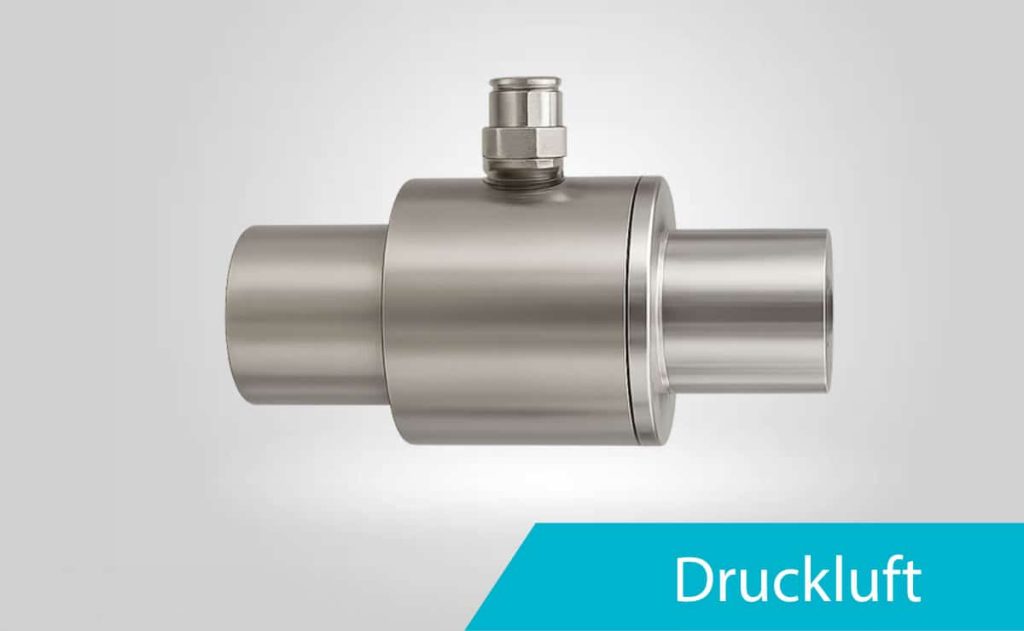

PAF-Serie
Besonders geeignet für vielseitige Förder-, Absaug- und Zuführprozesse – auch bei abrasiven Fördermedien und höheren mechanischen Belastungen.
Material
Eloxiertes Aluminium und Edelstahl
Besonderheit
Frei konfigurierbare Anschlussarten
Standardgrößen
Innendurchmesser: 5mm – 117mm
Außenurchmesser: 10mm – 127mm
PAF-Sonderanfertigung
Besonders geeignet für kundenspezifische Förderlösungen, spezielle Prozessanforderungen und anspruchsvolle Einbausituationen.
Material
Aluminium, Edelstähle, Werkzeugstähle
Besonderheit
Vollständig konfigurierbar
Standardgrößen
Innendurchmesser: 5mm – 117mm
Außenurchmesser: 10mm – 127mm
Produktdaten und Details der Vakuumförderer
AM-Serie
Feinjustierbare High Flow Vakuumförderer
Die AM-Serie erzeugt einen leistungsstarken und gleichmäßigen Förderstrom mit geräuscharmem Betrieb.
Dank der feinjustierbaren Förderleistung eignet sie sich besonders für präzise abstimmbare Förderprozesse und sensible Fördermedien.
Die Vakuumförderer der AM-Serie erzeugen einen volumenstarken Förderstrom mit geräuscharmem Betrieb. Durch die feinjustierbare Förderleistung lässt sich der Förderstrom präzise an unterschiedliche Prozesse und Fördermedien anpassen.
Die kompakte Aluminiumbauweise eignet sich besonders für Anwendungen mit geringer mechanischer Belastung und wenig abrasiven Fördermedien. Die Förderung erfolgt rein strömungstechnisch und ohne bewegliche Teile, wodurch ein wartungsarmer und zuverlässiger Betrieb ermöglicht wird.
Typische Fördermedien sind beispielsweise Pulver, Kunststoffgranulate, leichte Pellets oder andere feine und wenig abrasive Materialien.
| Material | Eloxiertes Aluminium |
| Druckluftanschluss | G-1/8″ bis G-3/8″ |
| Durchmesser | Innen: 10-50 mm, Außen: 19-63 mm |
| Anschlussarten | Rohr |
| Verbrauch [bei 6bar] | 178-1650 Nl/min |
| Volumenstrom [bei 6bar] | 621-7000 Nl/min |
| Vakuum [bei 6bar] | XX-185 mbar |
| Regulierung | Über Versorgungsdruck und Drehregler |
PAF-Serie
Universell einsetzbare Vakuumförderer
Die PAF-Serie eignet sich für vielseitige Förder-, Absaug- und Zuführprozesse in unterschiedlichsten Anwendungen.
Durch die robuste Bauweise und frei konfigurierbare Anschlussarten lässt sie sich flexibel in bestehende Systeme integrieren.
Die Vakuumförderer der PAF-Serie eignen sich für robuste Förder- und Absaugprozesse in unterschiedlichsten Industrieanwendungen. Durch die robuste Bauweise und die verfügbaren Aluminium- und Edelstahlausführungen können auch abrasive Fördermedien und höhere mechanische Belastungen zuverlässig gehandhabt werden.
Die Förderung erfolgt rein strömungstechnisch und ohne bewegliche Teile, wodurch ein verschleißarmer und wartungsarmer Betrieb ermöglicht wird. Frei konfigurierbare Anschlussarten erlauben zudem eine flexible Integration in bestehende Rohr- und Schlauchsysteme.
Typische Fördermedien sind beispielsweise Metallspäne, Kunststoffgranulate, Pellets, Pulver oder Stanzreste.
| Material | Eloxiertes Aluminium und Edelstahl AISI 304 |
| Druckluftanschluss | RC-1/8″ bis RC-1/2″ |
| Durchmesser | Innen: 5-117 mm, Außen: 10-127 mm |
| Anschlussarten | Rohr, Gewinde oder Flansch |
| Verbrauch [bei 6bar] | 150-3600 Nl/min |
| Volumenstrom [bei 6bar] | 1200-90000 Nl/min |
| Vakuum [bei 6bar] | 3,5-30 kPa |
| Regulierung | Über Versorgungsdruck |
PAF-Sonderanfertigung
Individuelle Vakuumförderer nach Maß
Aufbauend auf der bewährten PAF-Serie ermöglichen unsere Sonderanfertigungen individuelle Lösungen für spezielle Fördermedien, Geometrien und Einbausituationen. Material, Anschlussart und Bauform können flexibel an Ihre Anwendung angepasst werden.
Unsere Sonderanfertigungen basieren auf der bewährten PAF-Serie und ermöglichen individuelle Lösungen für anspruchsvolle Prozessanforderungen, besondere Geometrien und komplexe Einbausituationen. Geometrie, Anschlussart und Bauform können flexibel an bestehende Anlagen und Anwendungen angepasst werden.
Neben Aluminium und Edelstahl stehen auch hochverschleißfeste Werkstoffe für besonders abrasive oder mechanisch belastende Förderprozesse zur Verfügung. Ebenso lassen sich Ausführungen für hygienisch sensible Bereiche mit passenden Werkstoffen und Dichtungslösungen realisieren.
Dadurch lassen sich auch komplexe Förderaufgaben und individuelle Anlagenkonzepte zuverlässig umsetzen.
| Material | Eloxiertes Aluminium, Edelstahl AISI 304, 316, 316L, 440C und Werkzeugstahl D2 |
| Druckluftanschluss | frei wählbar |
| Durchmesser | Innen: ab 5 mm, Außen: ab 10 mm |
| Anschlussarten | Rohr, Gewinde, Flansch oder Weitere |
| Verbrauch [bei 6bar] | ab 150 Nl/min |
| Volumenstrom [bei 6bar] | ab 1200 Nl/min |
| Vakuum [bei 6bar] | bis -30 kPa |
| Regulierung | Über Versorgungsdruck |
