Ringdüsen für 360° Trocknen, Reinigen und Abblasen
Geschlossene 360°-Luftvorhänge für die gleichmäßige und berührungslose Bearbeitung von Rohren, Kabeln, Schläuchen, Profilen und weiteren Rundmaterialien – als Druckluft- oder Gebläse-Ringdüse für unterschiedlichste Industrieanwendungen.
Was ist eine Ringdüse?
Ringdüsen erzeugen einen geschlossenen, umlaufenden Luftvorhang, der Werkstücke vollständig umschließt. Dadurch lassen sich Rohre, Kabel, Schläuche, Profile und andere Rundmaterialien gleichmäßig trocknen, reinigen, abblasen oder kühlen – ohne das Produkt drehen oder mehrfach bearbeiten zu müssen.
Je nach Anwendung stehen Ringdüsen als Druckluft- oder Gebläse-Ausführung zur Verfügung. Beide Technologien ermöglichen eine gleichmäßige 360°-Bearbeitung und lassen sich optimal an unterschiedlichste Prozessanforderungen anpassen.
erreichbar
Innendurchmesser
Strömungsoptimierte 360°-Luftvorhänge – maximale Effizienz!
Vorteile unserer Ringdüsen
Unsere Ringdüsen sind die effiziente und flexibel integrierbare Lösung für die gleichmäßige 360°-Bearbeitung von Rohren, Kabeln, Schläuchen, Profilen und weiteren länglichen Werkstücken und bieten zahlreiche Vorteile im industriellen Einsatz:
Geschlossener 360°-Luftvorhang
Gleichmäßige Luftverteilung aus allen Richtungen für reproduzierbare Trocknungs-, Reinigungs- und Abblasprozesse.
Optimale Luftversorgung
Je nach Prozessanforderung als Druckluft- oder Gebläse-Ringdüse erhältlich – für maximale Effizienz und Wirtschaftlichkeit.
Berührungslose Bearbeitung
Trocknen, Reinigen, Abblasen und Kühlen ohne mechanischen Kontakt – ideal für empfindliche Werkstücke und Oberflächen.
Robuste Bauweise
Hochwertige Werkstoffe wie Aluminium und Edelstahl ermöglichen den Einsatz auch unter anspruchsvollen Umgebungsbedingungen.
Maximale Flexibilität
Verschiedene Durchmesser, Bauformen, Materialien und Anschlusspositionen ermöglichen eine passgenaue Integration in unterschiedlichste Produktionsprozesse.
Wartungsarmer Betrieb
Die robuste Konstruktion ohne bewegliche Teile reduziert den Wartungsaufwand und sorgt für einen langlebigen sowie zuverlässigen Betrieb.
Wie funktionieren unsere Ringdüsen?

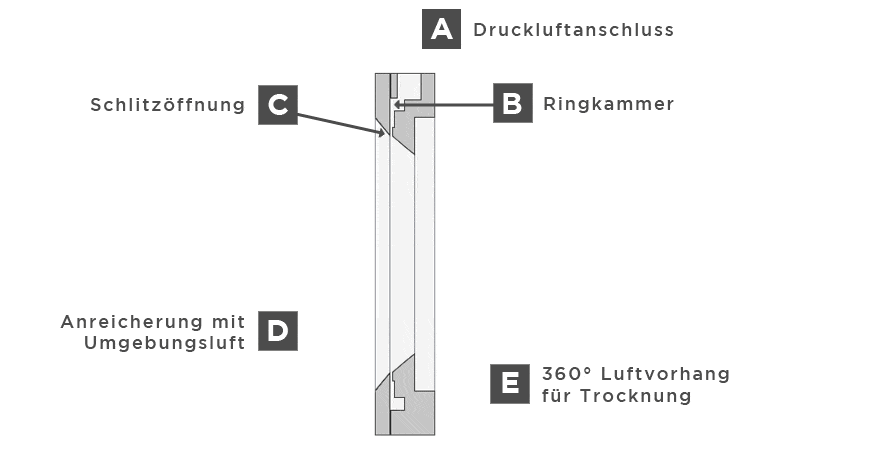

Über den Lufteinlass [ A ] strömt Druckluft oder Gebläseluft in die Kammer [ B ] der Ringdüse. Dort wird sie gleichmäßig verteilt und strömungsoptimiert zur präzisionsgefertigten Ringschlitzöffnung [ C ] geführt..
Beim Austritt wird die Luft durch die spezielle Geometrie des Ringschlitzes beschleunigt und folgt der Austrittskante (Coandă-Effekt). Je nach Ringdüsen-Typ wird dabei zusätzlich Umgebungsluft [ D ] mitgerissen, wodurch sich der erzeugte Luftvorhang verstärkt.
Über den präzisionsgefertigten Ringschlitz tritt die Luft schließlich als geschlossener 360°-Luftvorhang [ E ] aus. Das Ergebnis ist ein gleichmäßiges Strömungsbild mit hoher Flächenwirkung – ideal für Trocknungs-, Reinigungs-, Kühl- und Abblasprozesse.
Ringdüse: Vielfältige Einsatzmöglichkeiten
Ringdüsen kommen überall dort zum Einsatz, wo längliche Werkstücke oder Produkte mit einem geschlossenen 360°-Luftvorhang berührungslos bearbeitet werden sollen.
Sie eignen sich ideal zum Entfernen von Wasser, Kühlschmierstoffen, Ölfilmen, Staub, Partikeln und weiteren flüssigen oder trockenen Prozessrückständen. Typische Einsatzbereiche finden sich unter anderem in der Kunststoff-, Metall-, Kabel-, Draht-, Rohr-, Verpackungs- und Automobilindustrie.

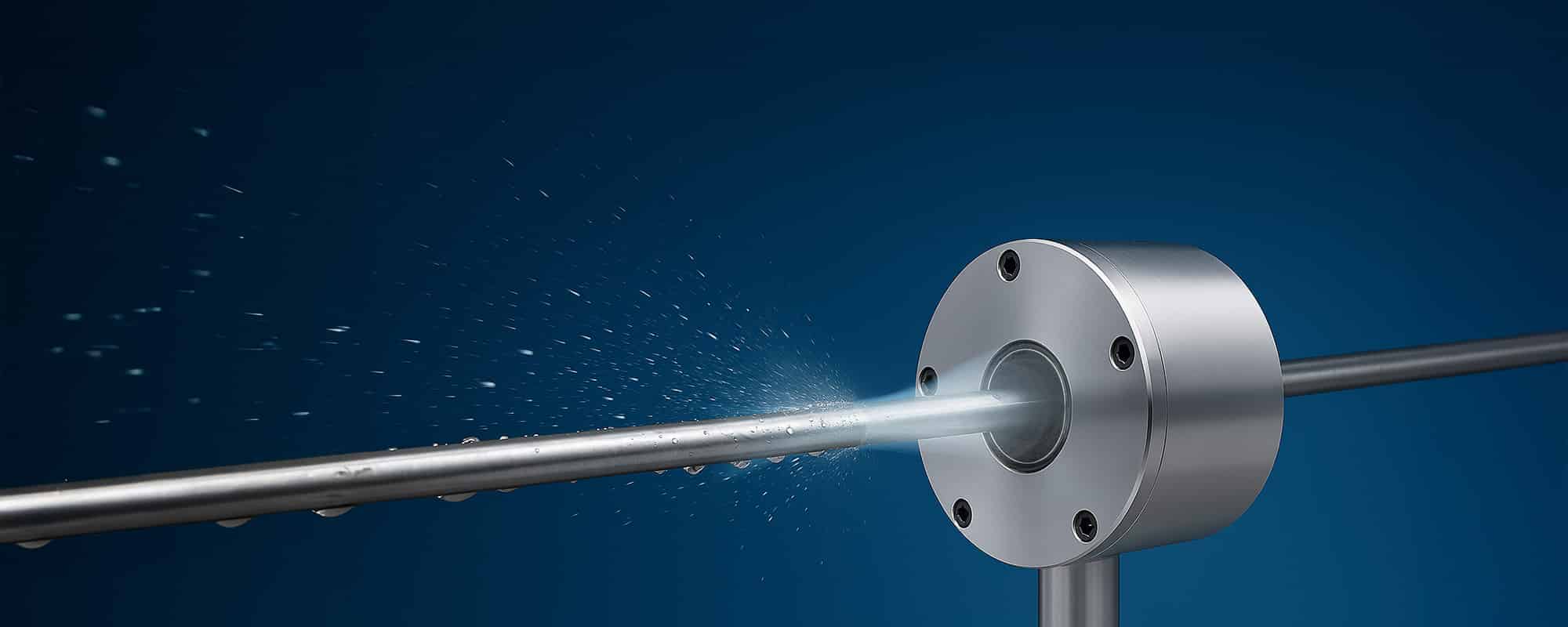

Rohre / Stangen
Gleichmäßiges 360°-Trocknen, Reinigen, Abblasen oder Kühlen von Rohren und Stangen aus unterschiedlichsten Werkstoffen – beispielsweise aus Kunststoff, Metall oder Edelstahl.
Kabel / Schläuche
Berührungslose Bearbeitung von Kabeln, Leitungen und Schläuchen während oder nach dem Fertigungsprozess – ideal zum Entfernen von Wasser, Kühlschmierstoffen oder anderen Prozessrückständen.
Profile
Homogene 360°-Bearbeitung von Profilen unterschiedlichster Geometrien – beispielsweise Aluminium-, Kunststoff- oder Stahlprofilen nach Extrusions-, Wasch- oder Beschichtungsprozessen.

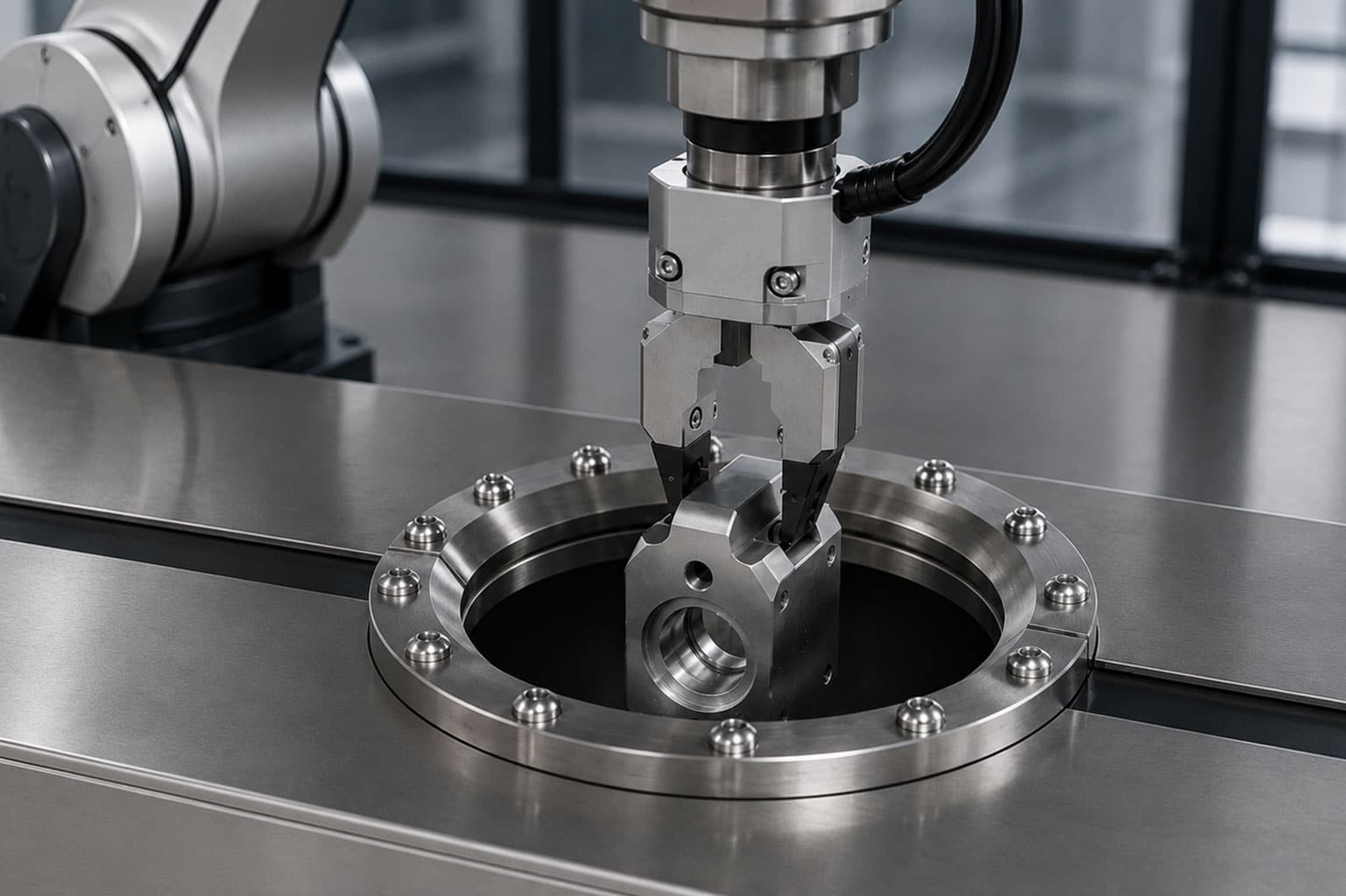

Werkstücke / Produkte
Auch für zahlreiche weitere Werkstücke und Produkte geeignet, die während oder nach dem Fertigungsprozess berührungslos getrocknet, gereinigt, abgeblasen oder gekühlt werden sollen.
Druckluft oder Gebläse – welche Technologie passt?
Ringdüsen sind sowohl für den Betrieb mit Druckluft als auch mit Gebläseluft verfügbar. Beide Varianten erzeugen einen geschlossenen, umlaufenden Luftvorhang mit hoher Blaskraft, unterscheiden sich jedoch in ihren typischen Einsatzbereichen und Stärken.
Druckluft-Ringdüsen sind ideal für kompakte Einbausituationen sowie Anwendungen mit getakteten Prozessen. Gebläse-Ringdüsen überzeugen dagegen insbesondere bei mittleren bis großen Durchmessern und bieten im kontinuierlichen Dauerbetrieb eine besonders energieeffiziente Lösung.
Welche Ringdüse für Ihre Anwendung die beste Wahl ist, hängt stets von den individuellen Prozessanforderungen ab. Die nebenstehende Vergleichstabelle stellt die wichtigsten Eigenschaften beider Technologien gegenüber und bietet eine erste Orientierung bei der Auswahl der passenden Ringdüse.
Fünf farbige Kästchen markieren jeweils die höchste Ausprägung eines Kriteriums.
Kategorie |
Druckluft-Airknife |
Gebläse-Airknife |
|---|---|---|
| Luftgeschwindigkeit | ||
| Luftvolumen | ||
| Energieeffizienz | ||
| Reaktionszeit | ||
| Taktbetrieb | ||
| Dauerbetrieb | ||
| Große Durchmesser | ||
| Platzbedarf | ||
| Installationsaufwand |
Direkt zur passenden Ringdüse
– oder lassen sie sich beraten
Unsere Druckluft und Gebläse-Ringdüsen erfüllen unterschiedliche Anforderungen in industriellen Prozessen. Finden Sie bei uns das geeignete Produkt – für maximale Effizienz bei optimaler Leistung.
Sie sind noch unsicher, welche Technologie besser zu Ihrem Prozess passt?
Wir beraten Sie gerne bei der Auswahl der optimalen Ringdüsen-Lösung.
Ringdüsen mit
Druckluftversorgung
Kompakt, reaktionsschnell und flexibel
Druckluft-Ringdüsen überzeugen durch ihre kompakte Bauweise und lassen sich auch bei beschränktem Bauraum problemlos in bestehende Maschinen und Anlagen integrieren. Dank der hohen Luftgeschwindigkeit eignen sie sich besonders für anspruchsvolle Trocknungs-, Reinigungs- und Abblasprozesse, bei denen ein geschlossener 360°-Luftvorhang benötigt wird.
Ihre Stärken spielen sie insbesondere bei getakteten Produktionsprozessen aus. Da der geschlossene 360°-Luftvorhang sofort zur Verfügung steht, können Druckluft-Ringdüsen innerhalb kürzester Zeit ein- und ausgeschaltet werden. Dadurch wird Druckluft nur dann eingesetzt, wenn sie tatsächlich benötigt wird.
Durch die kompakte Bauweise, den geringen Installationsaufwand und die hohe Flexibilität eignen sich Druckluft-Ringdüsen ideal für Maschinen und Anlagen mit begrenztem Einbauraum.

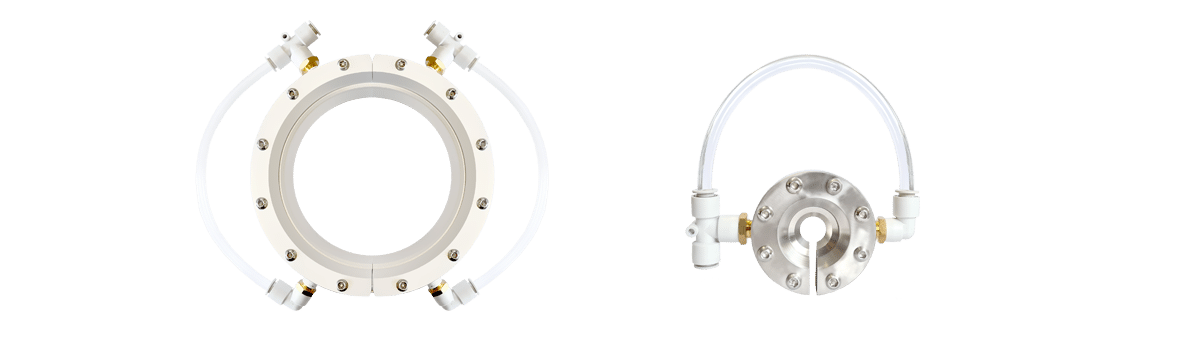

Unsere Druckluft-Ringdüsen im Überblick

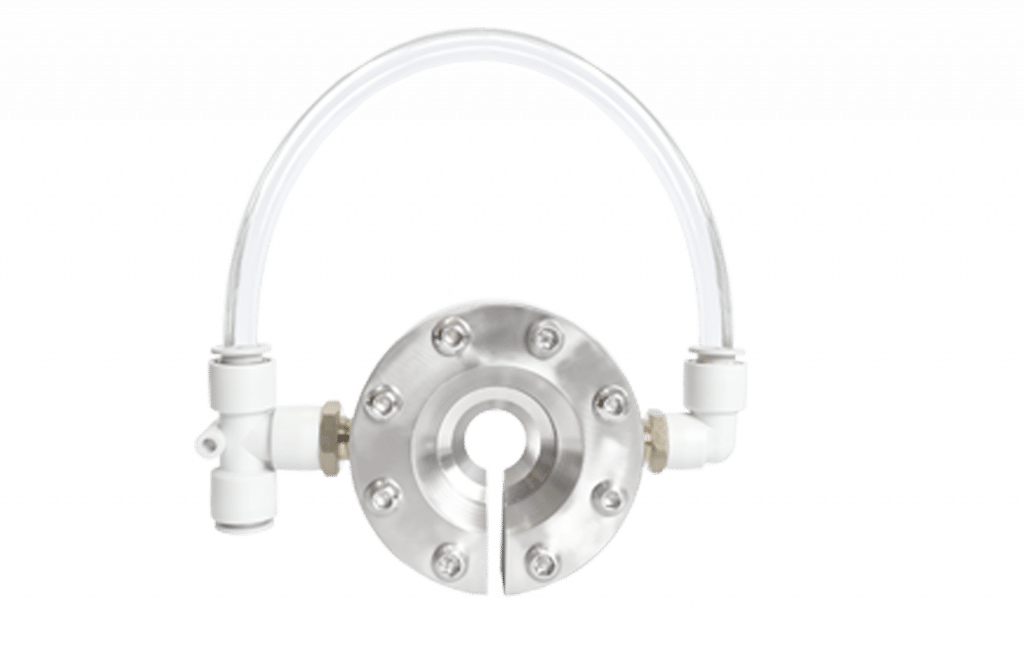

VPA-/VPS-Sonderanfertigungen
Besonders geeignet für präzise Trocknungs-, Reinigungs- und Abblasprozesse an Profilen, Flachmaterialien sowie weiteren Werkstücken mit eckigem Querschnitt.
Material
Eloxiertes Aluminium, Edelstähle, Werkzeugstähle und technische Kunststoffe
Ausführung
Individuelle Abmessungen, Anschlüße und Sonderausführungen
Produktdaten und Details der Druckluft-Airknives

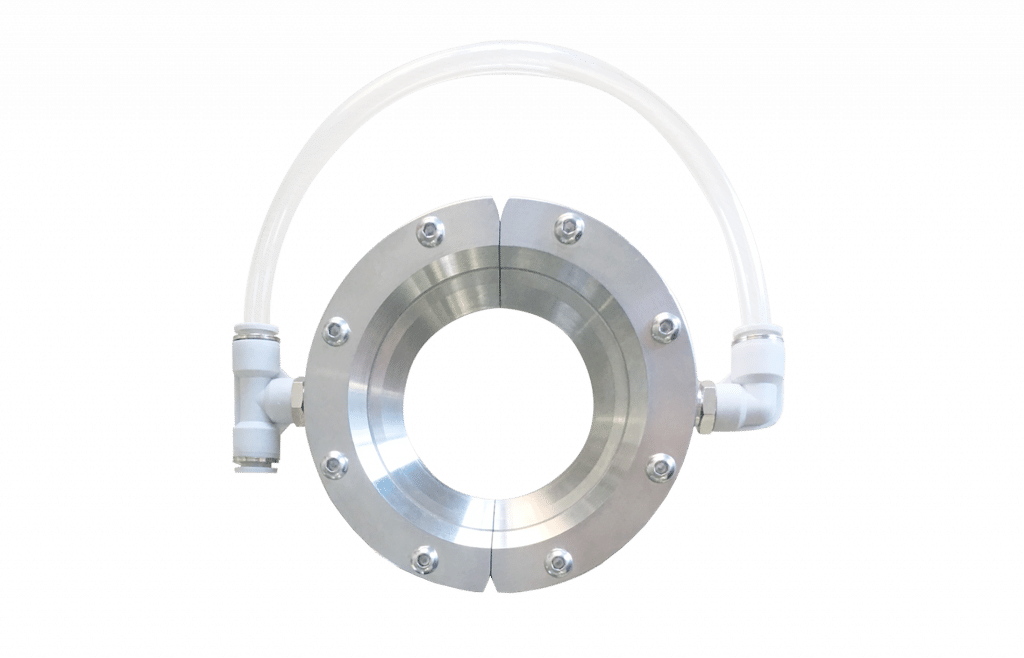

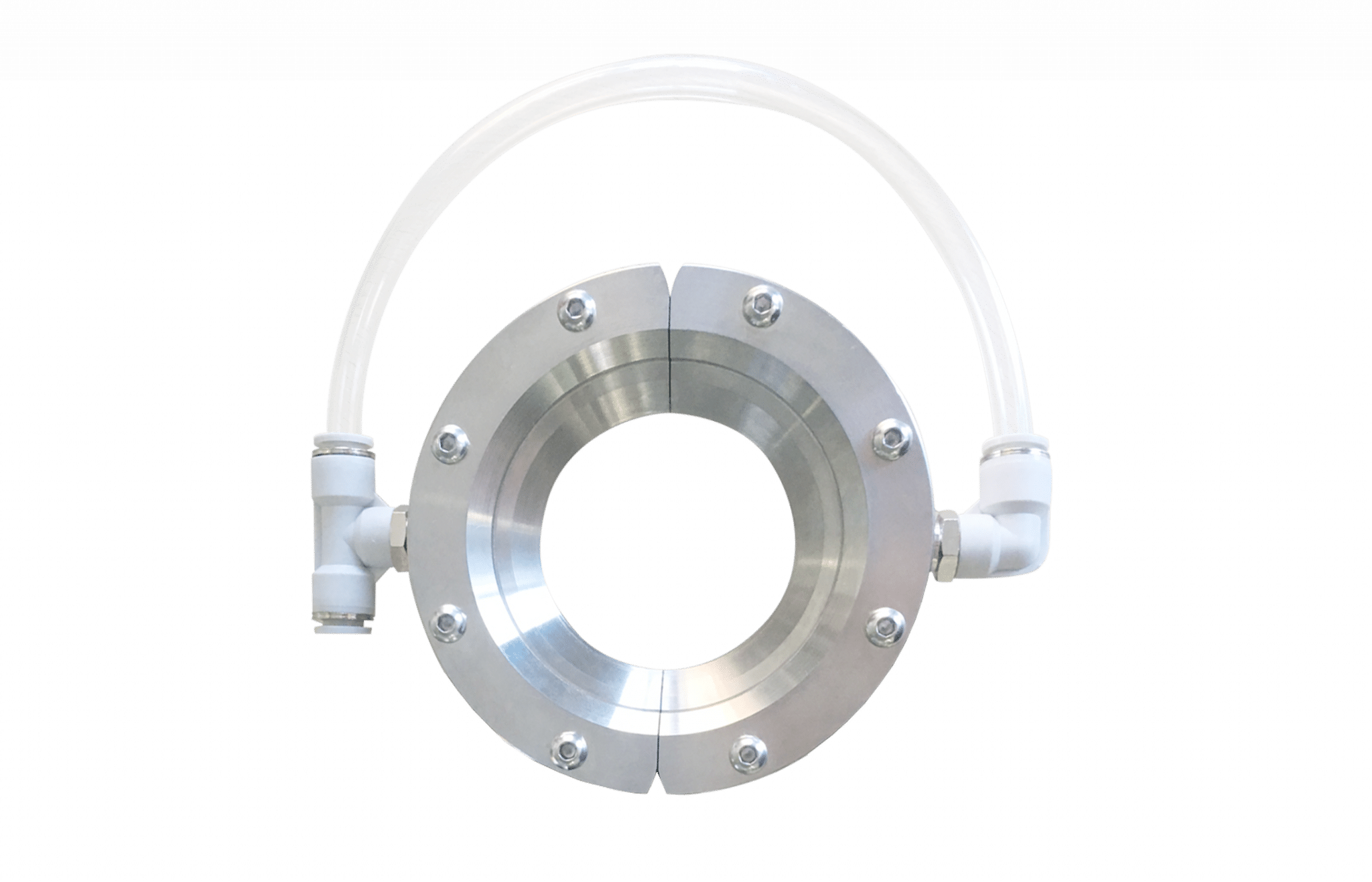

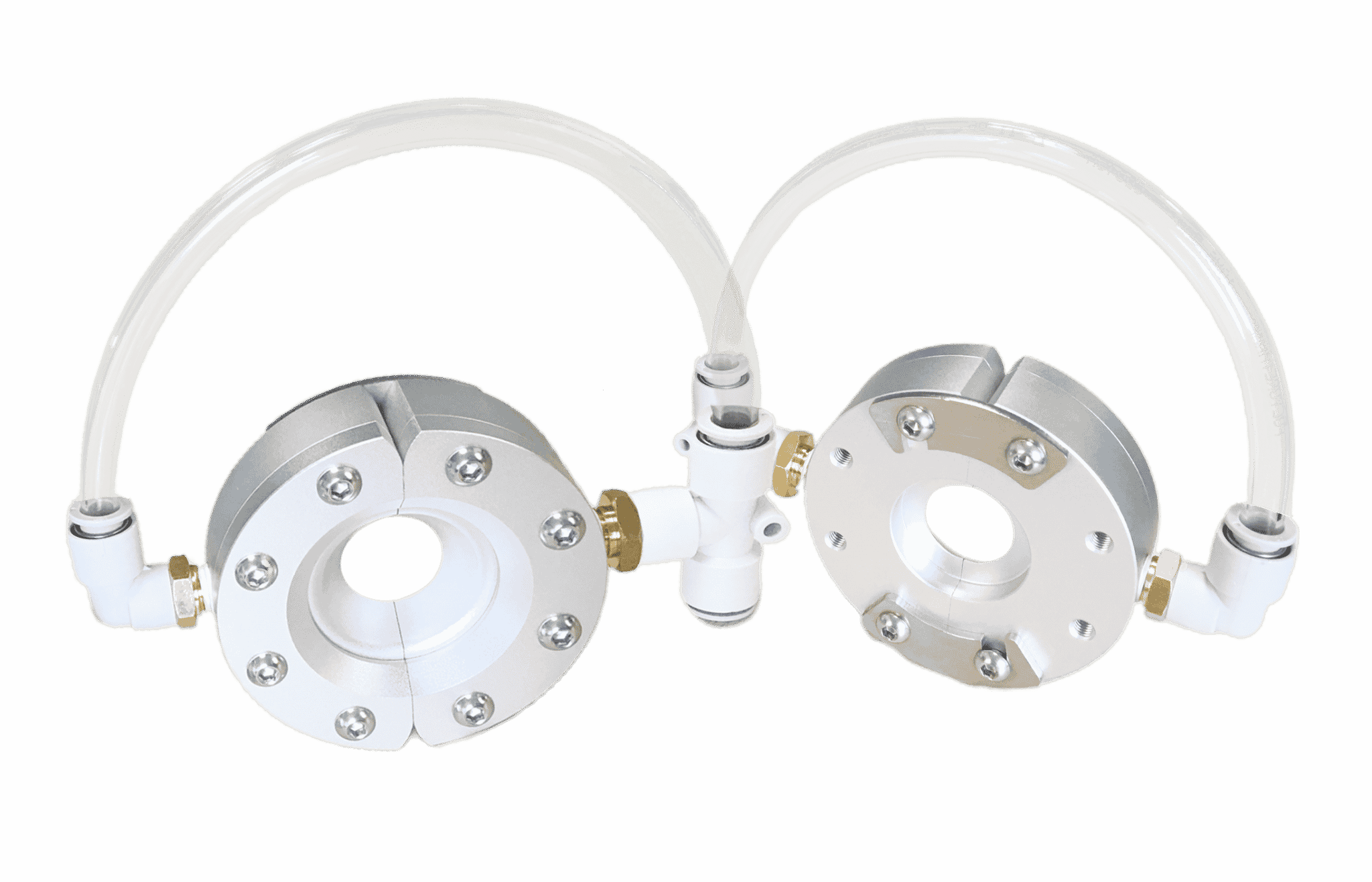

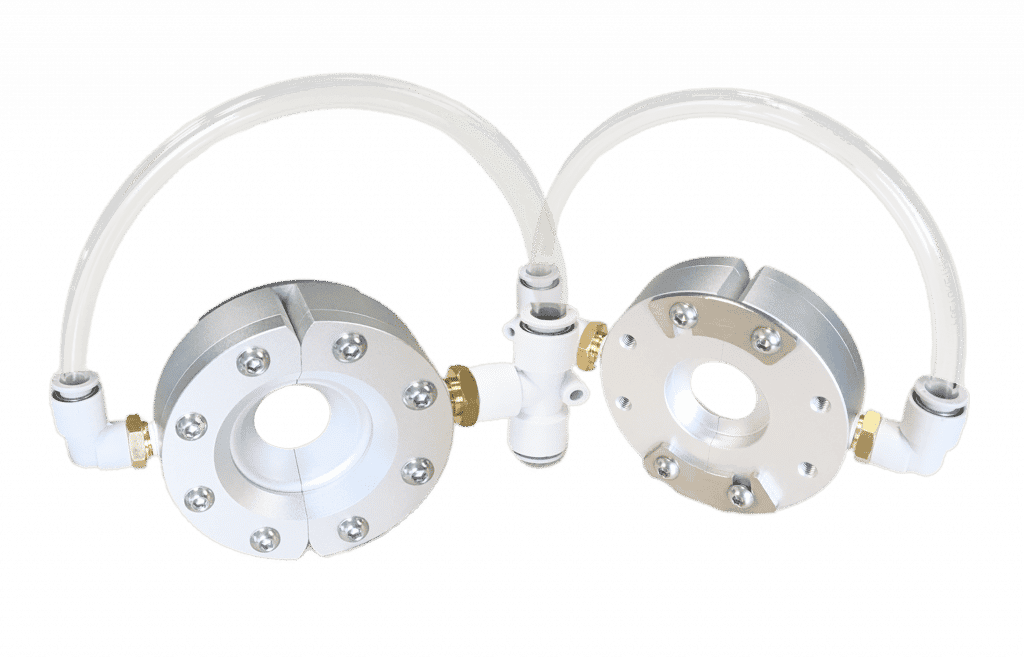

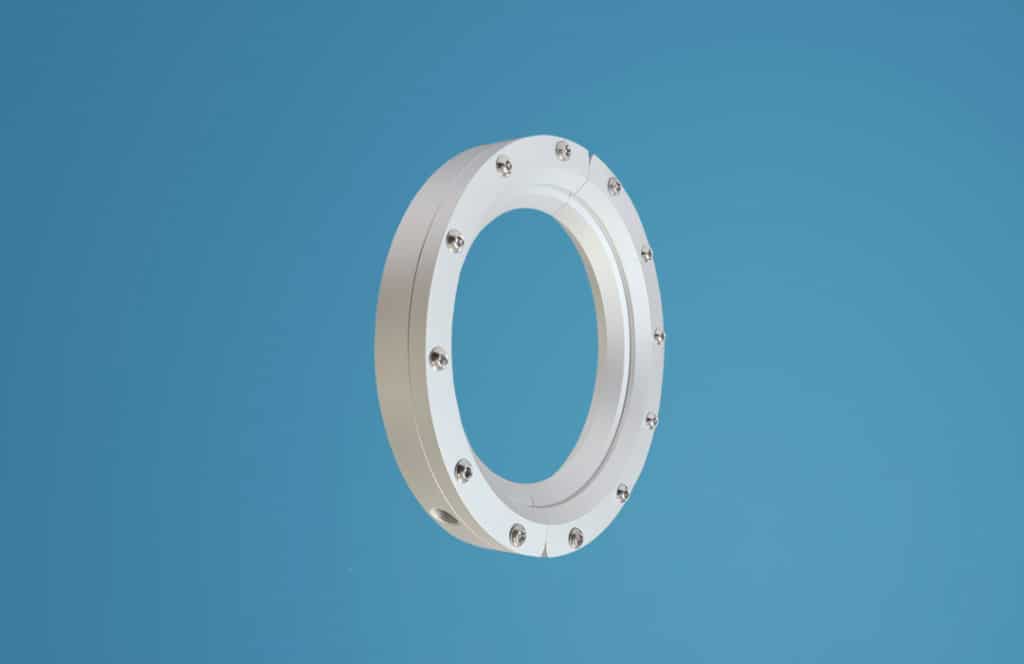

VPR-Serie
Leistungsstarke und robuste Performance-Ringdüsen
Die VPR-Serie eignet sich für präzise Trocknungs-, Reinigungs- und Abblasprozesse an Rohren, Kabeln, Schläuchen sowie Werkstücken mit rundem Querschnitt. Individuelle Konfigurierbarkeit (Innendurchmesser, Material, Schlitzbreite) ermöglicht eine Anpassung an unterschiedlichste Prozesse.
Die VPR-Serie wurde speziell für die gleichmäßige Bearbeitung von Werkstücken mit rundem Querschnitt entwickelt. Der geschlossene 360°-Luftvorhang umschließt das Werkstück vollständig und ermöglicht präzise Trocknungs-, Reinigungs- und Abblasprozesse.
Je nach Prozessanforderung sind die Ringdüsen mit individuell konfigurierbaren Innendurchmessern sowie in eloxiertem Aluminium oder den Edelstählen AISI 304, AISI 316 und AISI 316L erhältlich. Darüber hinaus sind alle Ringdüsen standardmäßig zweiteilig aufgebaut, sodass sie sich ohne Demontage des Werkstücks oder der Förderstrecke einfach in bestehende Produktionsanlagen und Fertigungsprozesse integrieren lassen.
Die Schlitzbreite beträgt in der Standardausführung 0,05 mm. Für Anwendungen mit erhöhtem Luftbedarf sind auf Wunsch auch Schlitzbreiten von 0,075 mm oder 0,1 mm erhältlich. So kann der 360°-Luftvorhang optimal auf die jeweilige Anwendung abgestimmt werden.
Der präzisionsgefertigte Ringschlitz gewährleistet eine gleichmäßige Luftverteilung über den gesamten Umfang des Werkstücks und sorgt für reproduzierbare Prozessergebnisse. Dadurch eignet sich die VPR-Serie für den überwiegenden Teil industrieller Anwendungen mit Rohren, Kabeln, Schläuchen sowie weiteren Werkstücken mit rundem Querschnitt.
| Material: | eloxiertes Aluminium- und Edelstahl AISI 304, 316, 316L |
| Druckluftanschluss: | RC-1/4″ |
| Versorgungsanschluss: | 10 mm Ø |
| Innendurchmesser: | ab 5 mm |
| Versorgungsdruck: | max. 7 bar |
| Luftschlitzbreite: | Standard: 0,05 mm (optional: 0,075 mm oder 0,1 mm) |
Messwerte bei 5,5 bar und einer Standardschlitzbreite von 0,05mm. Die nachfolgende Tabelle zeigt einen Auszug der verfügbaren Standardkonfigurationen und dient der ersten Orientierung.
| Modell | Verbrauch |
|---|---|
| [Nl/min] | |
| VPR-8 | 277 |
| VPR-25 | 445 |
| VPR-40 | 594 |
| VPR-64 | 831 |
| VPR-115 | 1336 |
| VPR-127 | 1455 |
| VPR-178 | 1959 |
| VPR-300 | 3166 |
VPS-Serie
Leistungsstarke und robuste Performance-Rechteckdüsen
Die VPS-Serie eignet sich für präzise Trocknungs-, Reinigungs- und Abblasprozesse an Profilen, Flachmaterialien sowie Werkstücken mit eckigem Querschnitt. Die standardmäßig einteilige Bauweise und individuelle Konfigurierbarkeit ermöglichen die Anpassung an verschiedene Anwendungen.
Die VPS-Serie erzeugt einen kraftvollen und gleichmäßigen 360°-Luftvorhang, der Profile, Flachmaterialien sowie weitere Werkstücke mit eckigem Querschnitt vollständig umschließt und eine präzise Trocknung, Reinigung sowie zuverlässige Abblasprozesse ermöglicht.
Je nach Prozessanforderung sind die Rechteckdüsen mit individuell konfigurierbaren Innenmaßen sowie in eloxiertem Aluminium oder den Edelstählen AISI 304, AISI 316 und AISI 316L erhältlich. Die standardmäßig einteilige Bauweise zeichnet sich durch ihre hohe Stabilität und kompakte Konstruktion aus.
Die Schlitzbreite beträgt in der Standardausführung 0,05 mm. Für Anwendungen mit erhöhtem Luftbedarf sind auf Wunsch auch Schlitzbreiten von 0,075 mm oder 0,1 mm erhältlich. So kann der 360°-Luftvorhang optimal auf die jeweilige Anwendung abgestimmt werden.
Der präzisionsgefertigte Luftschlitz sorgt für einen gleichmäßigen Luftaustritt entlang der gesamten Austrittsöffnung und ermöglicht reproduzierbare Prozessergebnisse. Dadurch eignet sich die VPS-Serie für den überwiegenden Teil industrieller Anwendungen, bei denen eine gleichmäßige Bearbeitung von Werkstücken mit eckigem Querschnitt erforderlich ist.
| Material: | eloxiertes Aluminium und Edelstahl AISI 304, 316,316L |
| Druckluftanschluss: | RC-1/4″ |
| Versorgungsanschluss: | 10 mm Ø |
| Innenmaß: | ab 10 x 20 mm |
| Versorgungsdruck: | max. 7 bar |
| Luftschlitzbreite: | Standard: 0,05 mm (optional: 0,075 mm oder 0,1 mm) |
Messwerte bei 5,5 bar und einer Standardschlitzbreite von 0,05mm. Die nachfolgende Tabelle zeigt einen Auszug der verfügbaren Standardkonfigurationen und dient der ersten Orientierung.
| Modell | Luftklingenlänge | Luftklingenbreite | Verbrauch |
|---|---|---|---|
| in [mm] | in [mm] | [Nl/min] | |
| VPS-10×20 | 10 | 20 | 368 |
| VPS-30×100 | 30 | 100 | 998 |
| VPS-60x 120 | 60 | 120 | 1312 |
| VPS-160×160 | 160 | 160 | 2194 |
| VPS-400×400 | 400 | 400 | 5218 |
VPA-/ VPS-Sonderanfertigung
Individuelle Performance-Düsen nach Maß
Unsere VPR-/VPS-Sonderanfertigungen basieren auf den bewährten VPR- und VPS-Serien und ermöglichen individuelle Ring- und Rechteckdüsen für besondere Geometrien, anspruchsvolle Prozessanforderungen und spezielle Einbausituationen.
| Material: | eloxiertes Aluminium, Edelstahl AISI 304, 316, 316L, 440C und Werkzeugstahl D2 |
| Druckluftanschluss: | frei wählbar |
| Versorgungsanschluss: | frei wählbar |
| Innenmaß: | ab 5 mm Durchmesser bzw. 10x 20 mm |
| Versorgungsdruck: | max. 7 bar |
| Luftschlitzbreite: | Standard: 0,05mm (optional: 0,075mm oder 0,1mm) |
Ringdüsen mit
Gebläseversorgung
Leistungsstark, effizient und anpassungsfähig
Gebläse-Ringdüsen erzeugen einen hohen Luftvolumenstrom und eignen sich für unterschiedlichste Trocknungs-, Reinigungs-, Kühl- und Abblasprozesse. Ihre Stärken spielen sie insbesondere überall dort aus, wo Airknives über längere Zeit betrieben werden oder ein hoher Luftvolumenstrom benötigt wird.
Im Gegensatz zu Druckluft-Ringdüsen arbeiten Gebläse-Ringdüsen mit einem deutlich geringeren Betriebsdruck. Der hohe Luftvolumenstrom gleicht den geringeren Betriebsdruck jedoch aus und erzeugt einen kraftvollen sowie gleichmäßigen 360°-Luftvorhang. Gleichzeitig zeichnen sich Gebläse-Ringdüsen insbesondere im Dauerbetrieb durch ihre hohe Energieeffizienz aus.
Unsere Gebläse-Airknives sind in unterschiedlichen Baugrößen erhältlich und können individuell an Ihre Anwendung angepasst werden – von kompakten Lösungen bis hin zu Airknives für große Arbeitsbreiten.

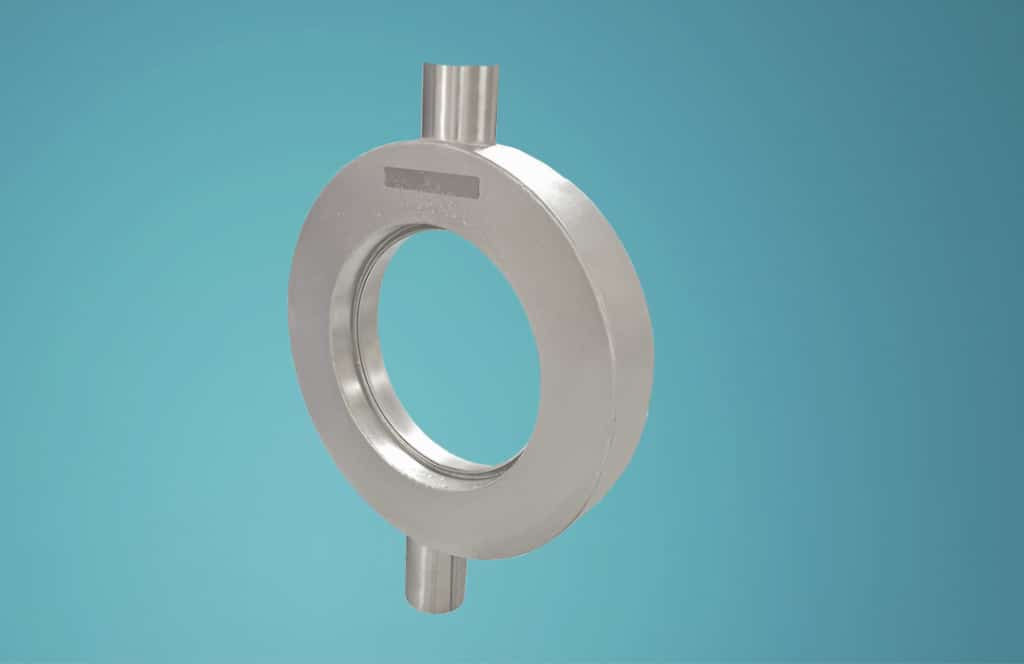

Unsere Gebläse-Ringdüsen im Überblick
Sonderanfertigungen
Besonders geeignet für individuelle Abblasprozesse sowie besondere Geometrien, anspruchsvolle Prozessanforderungen und spezielle Einbausituationen.
Material
Eloxiertes Aluminium, Edelstähle sowie weitere Werkstoffe auf Anfrage
Besonderheit
Vollständig anwendungsspezifisch konfigurierbar
Einlassdurchmesser
Individuelle Abmessungen, Anschlüsse und Sonderausführungen
Produktdaten und Details der Gebläse-Ringdüsen

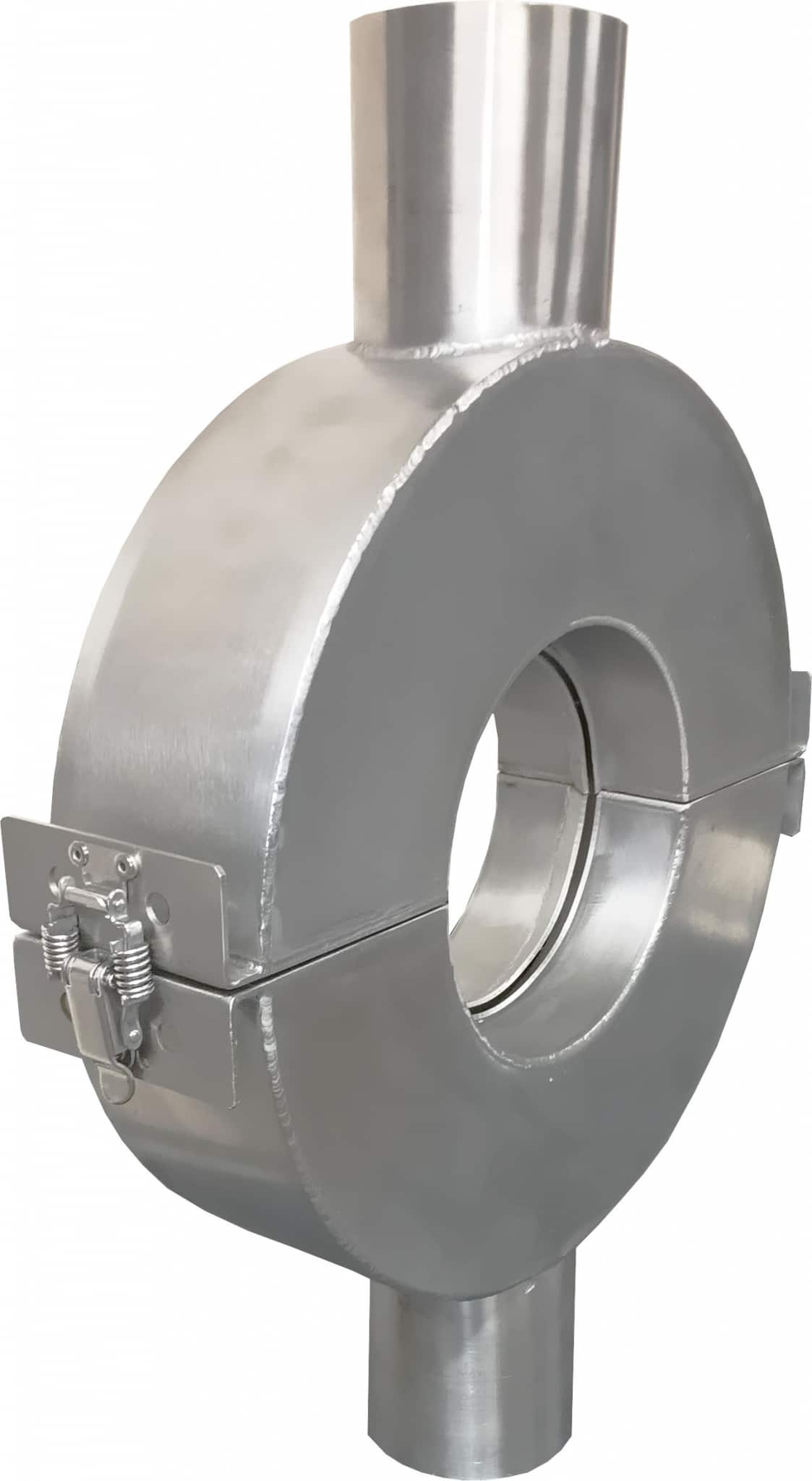

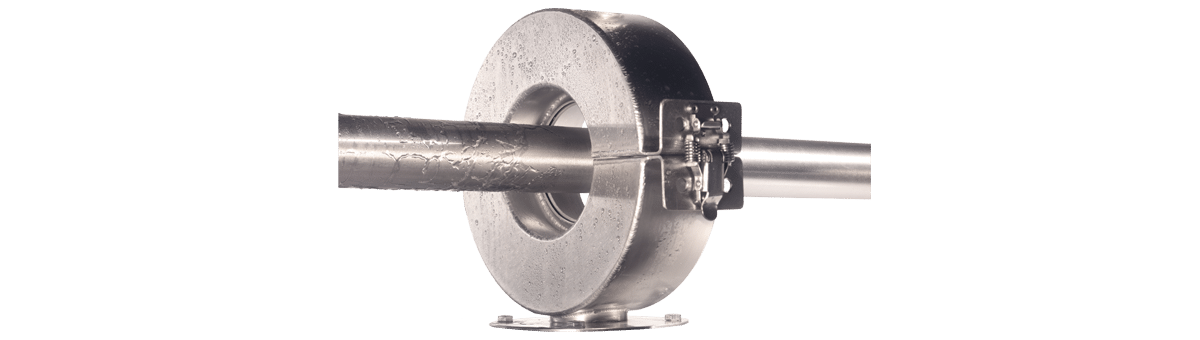

VPBR-Serie
Leistungsstarke und effiziente Performance-Ringdüsen
Die VPBR-Serie eignet sich für leistungsstarke und energieeffiziente Abblasprozesse an Rohren, Kabeln, Schläuchen sowie Werkstücken mit rundem Querschnitt. Individuell konfigurierbare Innendurchmesser und verschiedene Materialausführungen ermöglichen die optimale Anpassung an unterschiedliche Anwendungen
Die VPBR-Serie erzeugt einen gleichmäßigen 360°-Luftvorhang mit hohem Luftvolumenstrom und eignet sich insbesondere für kontinuierliche Abblasprozesse, bei denen eine gleichmäßige Umströmung von Werkstücken mit rundem Querschnitt erforderlich ist.
Je nach Anwendung sind Innendurchmesser ab 10 mm sowie Ausführungen aus eloxiertem Aluminium oder den Edelstählen AISI 304, AISI 316 und AISI 316L verfügbar. Die standardmäßig einteilige Bauweise sorgt für eine besonders robuste Konstruktion und eignet sich dadurch auch für den Einsatz unter anspruchsvollen Umgebungsbedingungen.
Die Ringdüsen werden standardmäßig mit einer Schlitzbreite von 1 mm gefertigt. Optional sind auch Ausführungen mit einer Schlitzbreite von 2 mm erhältlich, um den Luftaustritt optimal an die jeweilige Anwendung anzupassen.
In Kombination mit einem optimal ausgelegten Gebläse bietet die VPBR-Serie eine energieeffiziente Lösung für industrielle Abblasprozesse im Dauerbetrieb.
| Material: | eloxiertes Aluminium, Edelstahl AISI 304, 316, 316L |
| Innendurchmesser: | ab 10 mm |
| Versorgungsanschluss Ø: | 25 mm, 32 mm 38 mm, 51 mm, 63 mm und 76 mm |
| Luftschlitzbreite: | 1 – 2 mm |
| Versorgungsdruck: | bis 0,3 bar |
Gebläse-Ringdüsen Sonderanfertigungen
Individuelle Gebläse-Ringdüsen nach Maß
Die Ringdüsen-Sonderanfertigungen eignen sich für individuelle und anspruchsvolle Abblasprozesse, bei denen Standardlösungen an ihre Grenzen stoßen. Individuelle Abmessungen, verschiedene Materialen sowie angepasste Konstruktionen ermöglichen eine Anpassung an unterschiedlichste Anwendungen.
Die Sonderanfertigungen ermöglichen individuell konfigurierte Gebläse-Ringdüsen für anspruchsvolle Prozessanforderungen und spezielle Einbausituationen.
Neben individuell konfigurierbaren Innendurchmessern können auch Baugröße, Bauform, Schlitzbreite sowie Position und Ausführung der Gebläseanschlüsse exakt an die jeweilige Anwendung angepasst werden. Darüber hinaus sind verschiedene Montage- und Befestigungslösungen realisierbar.
Je nach Anwendung stehen Ausführungen aus den Edelstählen AISI 304, AISI 316 oder AISI 316L zur Verfügung. Für größere Baugrößen oder besondere konstruktive Anforderungen können die Ringdüsen auch in zweiteiliger Bauweise ausgeführt werden, um die Montage und Integration in bestehende Anlagen zu erleichtern.
Damit eignen sich die Sonderanfertigungen insbesondere für Anwendungen, bei denen Standardlösungen an ihre Grenzen stoßen oder individuelle Prozessanforderungen eine maßgeschneiderte Lösung erfordern.
| Material: | eloxiertes Aluminium, Edelstahl AISI 304, 316, 316L |
| Innendurchmesser: | frei wählbar |
| Versorgungsanschluss Ø: | frei wählbar/td> |
| Luftschlitzbreite: | frei wählbar |
| Versorgungsdruck: | bis 0,3 bar |
